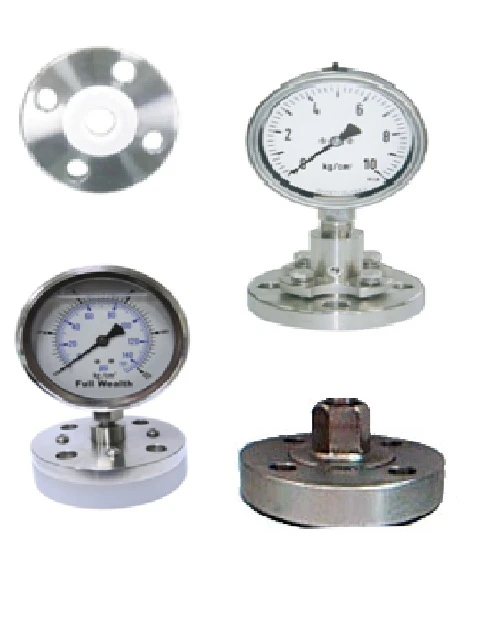

法蘭型隔膜式—單法蘭型

隔膜式的作用為阻隔流體與儀錶直接接觸, 避免儀錶受到具腐蝕性、髒污雜質、濃稠或結晶結塊之流體/氣體阻塞侵蝕而損壞。法蘭型

隔膜式的作用為阻隔流體與儀錶直接接觸, 避免儀錶受到具腐蝕性、髒污雜質、濃稠或結晶結塊之流體/氣體阻塞侵蝕而損壞。

法蘭型隔膜為開放式膜片, 更適用於濃稠度高或結晶結塊之流體, 不會形成阻塞, 清洗無死角。

適用範圍	0/2.5 ~ 0/60 kg/cm² (bar) 正壓 / 真空 / 聯成
儀錶接口	1/4” ; 3/8” ; 1/2” PT / NPT / PF 母牙
法蘭尺寸	JIS 10K — 1/2” ; 3/4” ; 1” ; 1-1/4” ; 1-1/2” ; 2” ; 3”FF(標準) ; RF ANSI 150LB — 1/2” ; 3/4” ; 1” ; 1-1/4” ; 1-1/2” ; 2” ; 3” RF(標準) ; FF DN — 25 ; 40 ; 50 ; 80 ; 100 *其他特殊尺寸可承製
法蘭材質	SS304 ; SS316 ; SS316L ; PP ; PVC ; PTFE(Teflon) ; PVDF
隔膜膜片	標準:不銹鋼SS316L 選項: PTFE ; Hastelloy C ; Tantalum ; Monel
充填液體	甘油(80℃內)；中溫油(80℃~200℃)；高溫油(200℃~400℃) 特殊選項 --- 純水；矽油；熱煤油；氟化油
選項	加裝散熱管 (10cm) 加裝毛細管(導管) 加裝壓力緩衝器	塗佈PTFE (Teflon) / PFA 內襯PTFE (Teflon) 附沖洗孔
