為什麼「鋁殼電阻」比傳統電阻更耐用？散熱結構與材質的全方位解析

在電子元件的耐力賽中，最大的敵人永遠是「熱」。

對於負責設計自動化設備、電源供應器或大功率負載的工程師來說，如何處理元件發熱是一個永恆的課題。

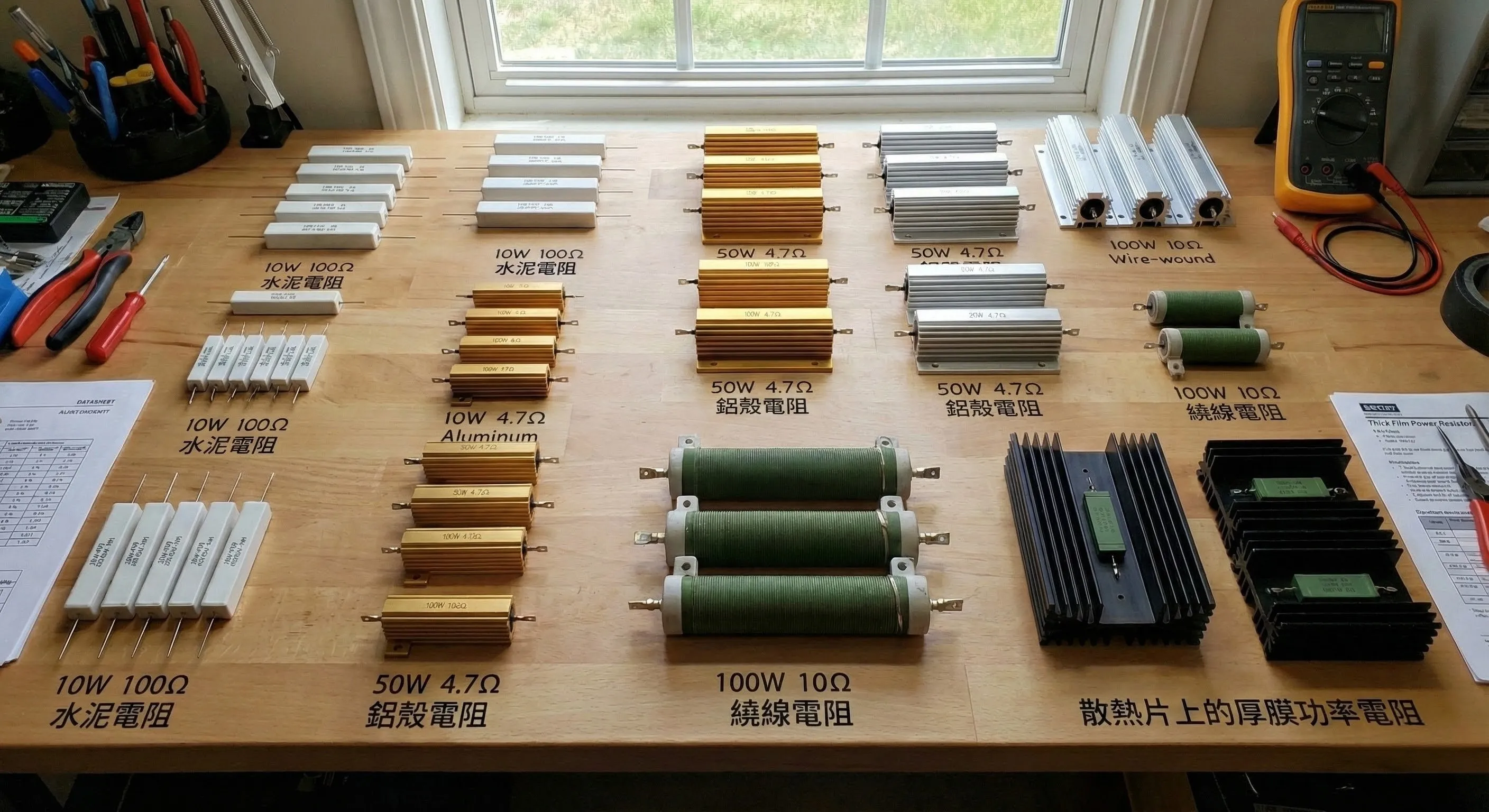

傳統的元件，如裸露的繞線電阻或是散熱較慢的水泥電阻，在面對高頻率運作或惡劣環境時，
往往因為熱量積聚而導致阻值飄移，甚至燒毀。



這時候，您需要的是一位穿著金屬鎧甲的騎士：鋁殼電阻（Aluminum Housed Resistor）。

它不僅擁有工業風的硬派外觀，更具備了卓越的物理特性。為什麼越來越多的變頻器煞車電阻指定要用鋁殼？
為什麼高階音響發燒友對黃金鋁殼電阻情有獨鍾？

今天，身為專業的電阻製造廠，我們將帶您深入鋁合金外殼的內部，
解析這顆金屬方塊如何透過結構與材質的革命，定義了大功率電阻的新標準。



散熱的物理學：把電阻變成散熱片

要了解鋁殼電阻的優勢，首先要看它的剖面結構。

它的核心其實依然是我們熟悉的繞線電阻，將合金線纏繞在玻璃纖維或陶瓷棒上。
但關鍵差異在於「封裝」。


傳統電阻靠空氣自然對流散熱，效率極低。
而鋁殼電阻則是將繞線核心放入一個經過精密擠型（Extrusion）的鋁合金外殼中，並灌入高導熱的矽樹脂。


這個設計帶來了兩個革命性的改變：

1. 熱傳導（Conduction）：內部的熱量透過矽樹脂迅速傳導至鋁殼。
2. 熱輻射與對流（Radiation & Convection）：鋁殼表面的「鰭片（Fins）」設計，大幅增加了與空氣接觸的表面積。

這就像是幫電阻穿上了一件 CPU 的散熱器。同樣的體積下，鋁殼電阻能承受的功率密度，是傳統水泥電阻的 2 倍以上。



不僅是耐熱，更是防護

工廠環境充滿了油氣、粉塵與振動。裸露的繞線電阻在這裡生存不易。


鋁殼電阻的全密封結構，提供了 IP54 甚至 IP65 等級的防護能力。

• 抗振動：內部灌封材料將電阻線緊緊固定，即使安裝在振動劇烈的沖壓機或軌道車輛上，也不會發生斷線。
• 耐氣候：鋁合金外殼天生具備抗氧化能力，不會像鐵殼電阻那樣生鏽。

這也是為什麼在變頻器煞車電阻的應用中，鋁殼逐漸取代了傳統的開放式電阻箱，成為主流選擇。



貴氣逼人？揭密「黃金鋁殼電阻」的含金量

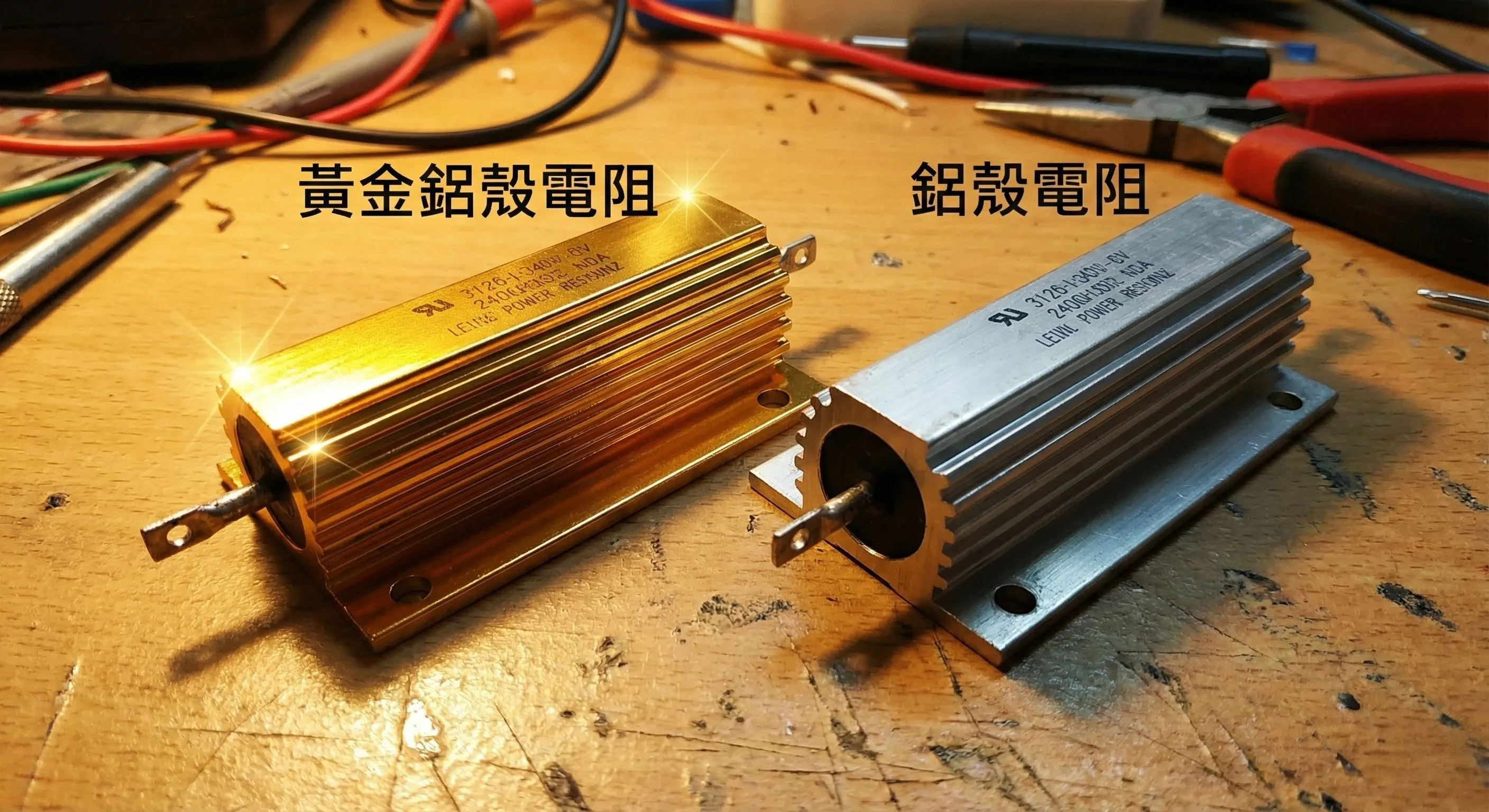

在鋁殼電阻的家族中，有一種外表呈現金黃色、質感極佳的產品，被稱為黃金鋁殼電阻。

很多客戶問：「它是真的鍍金嗎？還是只是好看？」

答案是：它經過了特殊的「陽極氧化處理（Anodizing）」。

這層金黃色的氧化膜，賦予了它比一般原色鋁殼更強大的性能：

1. 更強的抗腐蝕性：能通過更嚴苛的鹽霧測試，適合海邊設備或戶外儲能系統。
2. 更高的表面硬度：抗刮耐磨，外觀長期保持光亮。
3. 絕緣性提升：陽極處理層本身就是優良的絕緣體，進一步提高了電阻的耐壓安全性。

因此，黃金鋁殼電阻常被用於對穩定性要求極高的領域，如高階音響的分頻器（Crossover）、精密儀器的假負載，以及新能源車的預充電路。

看懂「鋁殼電阻規格」的隱藏條款

雖然鋁殼電阻很強大，但在選型時，有一個陷阱是採購與 RD 最常忽略的。


翻開鋁殼電阻規格書（Datasheet），您會看到額定功率（Rated Power）。但請注意底下的一行小字：

"Power rating is based on chassis mounting."（額定功率基於安裝在機殼上）


鋁殼電阻的設計初衷，是利用底部的螺絲孔，將其鎖在金屬機殼或散熱板上，利用機殼來協助散熱。

• 如果您將它鎖在散熱板上：它可以發揮 100% 的額定功率。
• 如果您讓它懸空（Free Air）：它的散熱能力可能只剩下 50%。

因此，在挑選大功率電阻時，請務必確認您的安裝環境。
如果無法安裝在金屬板上，請務必進行「降額使用（Derating）」，選大一號的瓦數，以免過熱。



從標準到客製：滿足您的特殊需求

鋁殼電阻的另一個優勢是「外型的可塑性」。

由於鋁殼是透過模具擠型製造，我們可以根據客戶的機構空間，進行大功率電阻的客製化設計：

• 扁平型：適合塞進狹窄的變頻器夾層。
• 超長型：增加散熱面積，適合無風扇的自然冷卻環境。
• 端子加工：從標準的引線，到快速接頭（Faston），甚至是螺牙端子，我們都能配合。



投資耐用，就是降低總成本

在 BOM 表上，一顆鋁殼電阻的單價或許比水泥電阻高。
但如果考慮到設備的維護成本、停機風險以及壽命，它絕對是最划算的投資。

它不只是一顆電阻，它是您設備中的「冷靜擔當」。

無論您是需要用於自動化產線的變頻器煞車電阻，還是追求極致效能的黃金鋁殼電阻，
我們都擁有完整的模具與生產經驗。


我們堅持使用高品質的合金繞線與高純度的導熱灌封材，
確保每一顆出廠的鋁殼電阻，都能在最惡劣的環境下，展現最穩定的性能。


如果您對鋁殼電阻規格選用有任何疑問，或需要特殊的散熱結構設計，歡迎聯繫我們。
讓我們用金屬的工藝，為您的產品打造一副銅牆鐵壁。

FQA

Q1：為什麼「變頻器煞車電阻」推薦用鋁殼，而不是便宜的水泥電阻？

A： 變頻器煞車時會產生巨大的瞬間脈衝熱能。
水泥電阻導熱慢，熱量積聚容易燒毀。鋁殼電阻擁有高導熱金屬外殼與散熱鰭片，能迅速將熱量排掉。
且工廠環境多粉塵油氣，鋁殼電阻的全密封結構（IP54以上）能提供更好的絕緣防護，壽命遠勝水泥電阻。



Q2：「黃金鋁殼電阻」一定要鎖在金屬板上嗎？

A： 強烈建議鎖在金屬板（Heat Sink）上。
鋁殼電阻規格書上的額定功率（如 100W），通常是指安裝在標準尺寸散熱板上的數據。
若懸空使用，散熱效率會減半，此時您必須將功率「降額」使用（例如 100W 當作 50W 用），否則電阻會過熱失效。



Q3：你們的「大功率電阻」能做到多大瓦數？

A： 我們的鋁殼電阻單體標準規格可達數百瓦（如 500W）。
若需要更大的功率（如 10kW 以上），我們可以透過模組化設計，將多顆鋁殼電阻組裝成電阻箱（Resistor Bank），
並配合風扇強制冷卻，完全滿足重工業等級的需求
