為什麼工業自動化都用M12？工程師最常忽略5件事

在工業自動化設備中，M12防水接頭幾乎已成為感測器、致動器與控制系統之間的標準連接方式。然而，實務上仍有大量停機、訊號異常案例，並非設備本身問題，而是來自 M12規格理解不足或選型錯誤。本篇將從產線實際經驗出發，深入說明 M12 圓形連接器在工業自動化與機械手臂應用中，工程師最容易忽略的關鍵細節。

在多數工業自動化專案中，連接器通常是最後才被討論的項目。
設備設計時，大家關心的是 PLC、感測器精度、馬達性能，但當設備正式運轉後，最先出問題的卻往往是連接點。

M12 防水接頭之所以在工業自動化領域被大量採用，正是因為它在體積、防水能力與結構穩定度之間取得良好平衡。然而，「用 M12」與「用對 M12」之間，仍然有很大差距。



M12 防水接頭為何成為工業自動化主流

M12防水接頭最初就是為工業現場而設計。
它能在有限空間內提供穩定的電力與訊號傳輸，同時具備基本防水能力，非常適合用於工業自動化設備中的感測器、編碼器與 I/O 模組。

相較於大型連接器，M12圓形連接器安裝快速、維修便利，且市場供應成熟，這些都是它能成為標準的原因。



工程師最常忽略的第一個重點：M12 不只一種腳位

在實務現場，最常見的錯誤之一，就是「看到 M12 就直接接」。

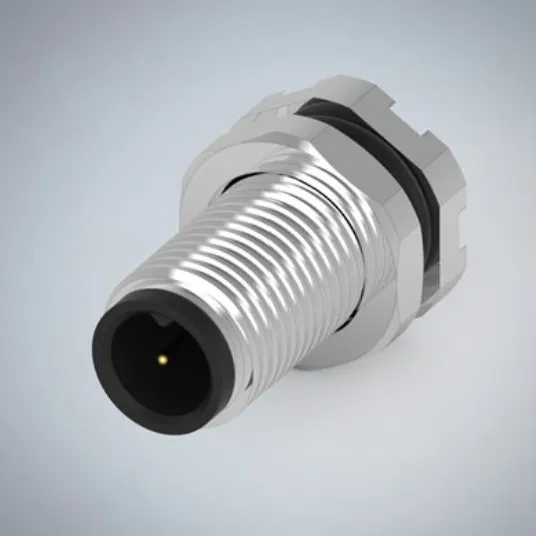

M12 圓形連接器依照不同應用，有多種腳位與編碼方式。
若未確認腳位定義，輕則訊號錯亂，重則可能造成模組損壞。

在工業自動化專案中，這類錯誤往往不會立刻發生，而是在設備正式量產後才逐步浮現。



第二個重點：防水接頭規格不只是 IP 等級

許多設計圖只標示 IP67 或 IP68，但防水接頭規格其實遠不只如此。

還必須同時考慮：

• 密封圈材質是否耐油、耐清潔劑

• 線材出口是否具備應力釋放設計

• 鎖固結構是否適合長時間震動

在工業自動化現場，設備往往需要定期清洗，若防水結構設計不足，很容易在反覆清洗後失效。



第三個重點：工業自動化環境的震動與拉力

工業自動化設備幾乎不可能處於靜止狀態。
長時間震動會讓鎖固不足的 M12防水接頭逐漸鬆脫，即使一開始安裝良好，也可能在數月後出現接觸不良。

此外，維修或換線時，線材常被反覆拉扯，若線材出口設計不足，就會成為最先斷裂的位置。



第四個重點：與機械手臂自動化的搭配細節

在機械手臂自動化應用中，連接器所承受的壓力遠高於一般設備。

機械手臂在高速移動時，線材會反覆彎折、扭轉，若僅考慮 M12 本體，而忽略線材與出口設計，故障幾乎無可避免。

因此，真正穩定的應用，必須將 M12、防水連接器與線材設計視為一個整體。



第五個重點：維修與替換的現場考量

工業自動化設備一旦停機，損失往往以小時計算。
標準化的 M12防水接頭，能讓現場快速替換，降低停機風險。

這也是許多系統整合商在規劃初期，就會選擇成熟 M12 規格的原因。



實務案例說明

某自動化產線在初期測試時一切正常，但正式量產後，卻頻繁出現感測訊號異常。
最終追查發現，問題並非感測器，而是 M12防水接頭在震動下逐漸鬆脫。

重新評估防水接頭規格與鎖固設計後，問題才完全解決。



FAQ

Q1：所有 M12防水接頭都適合工業自動化嗎？
A：不一定，仍需確認防水接頭規格是否符合實際環境與震動條件。

Q2：M12 一定要選 IP67 以上嗎？
A：多數工業自動化環境建議至少 IP67，但仍需依清洗與濕度條件評估。

Q3：機械手臂自動化一定要用 M12 嗎？
A：大多數情境適合，但仍需依訊號種類與空間限制選擇。

Q4：M12 壞了可以只換線嗎？
A：視設計而定，模組化設計可大幅降低維修時間。
