半導體防靜電包材與精密射出代工解析

阻絕靜電與微塵干擾，半導體供應鏈中的高階包裝防護標準

在半導體產業的精密製程中，從晶圓切割到最終的晶片封裝，任何微小的靜電放電或粉塵污染，都可能導致整批高價值產品報廢。電子元件的線寬已微縮至奈米等級，對於外部環境的敏感度呈指數型上升。企業在建構供應鏈時，必須嚴格挑選具備無塵室生產環境與靜電防護技術的供應商，來提供符合國際標準的半導體包材。



包材的選擇不僅是保護產品的物理外殼，更是維持晶片電性穩定的關鍵介質。從承載晶圓的載具到運送成品的管材，塑膠原料的導電率、表面阻抗值以及射出成型過程中的潔淨度控制，都是檢驗半導體精密耗材代工廠實力的核心指標。



晶圓盒塑膠射出代工的技術壁壘與幾何精度要求

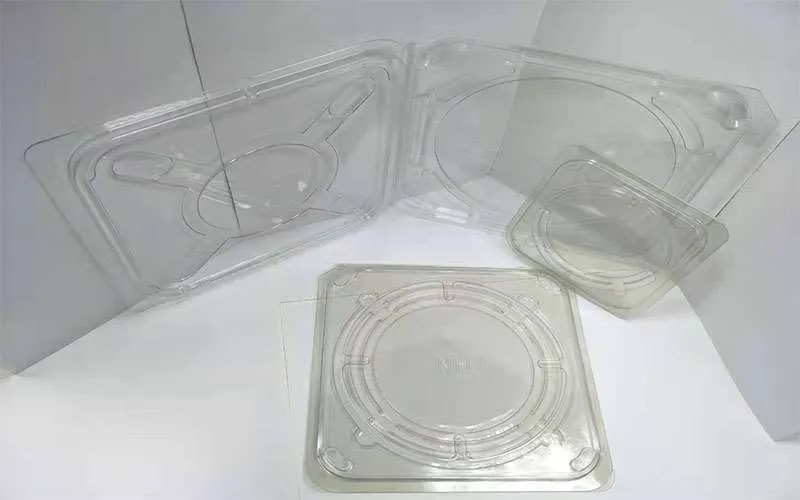

晶圓盒是晶圓廠內自動化搬運系統的重要載具。製造這類載具，不僅需要高強度的工程塑膠來承受機械手臂的頻繁抓取，更對尺寸公差有著極為嚴苛的要求。



進行晶圓盒塑膠射出代工時，模具設計必須考量塑料在成型後的收縮率與翹曲變形風險。晶圓盒內部的卡槽間距必須精準到微米級別，確保晶圓在高速震動下不會產生位移或摩擦。專業的射出廠會導入模流分析軟體，在實際開模前精準預測熔膠的流動行為，搭配高階全自動射出機台，確保每一個晶圓盒的結構強度與尺寸穩定性達到零缺陷標準。這類高難度製程，正是許多企業積極尋找優質塑膠射出廠新北供應鏈的主因，以就近進行打樣、測試與技術對接。



IC包裝管塑膠製造的抗靜電材料科學

當晶片完成封裝測試後，需要透過包裝管進行出貨與上件作業。IC包裝管塑膠製造的核心痛點在於如何長效維持抗靜電效果，同時兼具高透明度以便於自動光學檢測設備讀取晶片資訊。



傳統的表面塗佈型抗靜電劑容易因為摩擦或時間流逝而失效。目前業界主流採用內添加型抗靜電塑膠粒，或使用碳奈米管等高階導電材料進行混煉。在射出與押出製程中，溫度的精準控制決定了抗靜電劑在塑膠基材中的分布均勻度。管內的滑軌設計更需要極致的平滑度，確保晶片在自動打件機上高速滑落時，不會產生卡料或二次靜電。



新北在地產能優勢：打造高效穩定的防靜電半導體包材供應鏈

面對全球半導體產能的快速擴張，交期與彈性成為企業選擇代工廠的關鍵考量。選擇具備地緣優勢的塑膠射出廠新北基地，能為北部科技廊帶的客戶提供極具效率的技術支援。



生產高階的防靜電半導體包材，需要整合原料檢測、精密射出、無塵室組裝與成品阻抗測試等多道工序。在地的專業代工廠能夠即時回應客戶的設計變更需求，並透過自動化產線有效降低人為污染風險，提升整體良率。從初期的材料選型建議，到最終的量產交貨，建立一條龍的服務模式，是確保科技廠能按時出貨、降低庫存壓力的最佳後盾。



FAQ

Q1：防靜電半導體包材的表面阻抗值標準是多少？如何確保其穩定性？

A1： 一般而言，防靜電半導體包材的表面阻抗值必須嚴格控制在 10^6 至 10^11 歐姆/平方 之間，以達到靜電消散的效果。為了確保穩定性，專業的半導體精密耗材代工廠會採用永久型內添加抗靜電樹脂，取代傳統的表面塗佈工法。在生產過程中，會搭配溫濕度嚴格監控的無塵室環境，並使用高精度的表面阻抗測試儀進行抽檢，確保每一批出貨的包材都能在不同溫濕度環境下，維持穩定的防靜電效能，徹底阻絕靜電擊穿晶片的風險。



Q2：晶圓盒的生產過程中，如何克服工程塑膠的翹曲與變形問題？

A2： 晶圓盒塑膠射出代工所使用的材料多為高剛性且耐高溫的工程塑膠，這類材料在射出冷卻過程極易產生內應力而導致翹曲。解決方案在於模具階段導入異型水路設計，讓模具各部位的冷卻速率保持一致。同時，必須仰賴具備閉迴路控制系統的高階精密射出機，精準控制保壓壓力與時間。透過科學試模確立最佳參數，搭配成型後的退火處理，能有效釋放殘留應力，確保晶圓盒的尺寸公差符合半導體廠的嚴苛規範。
