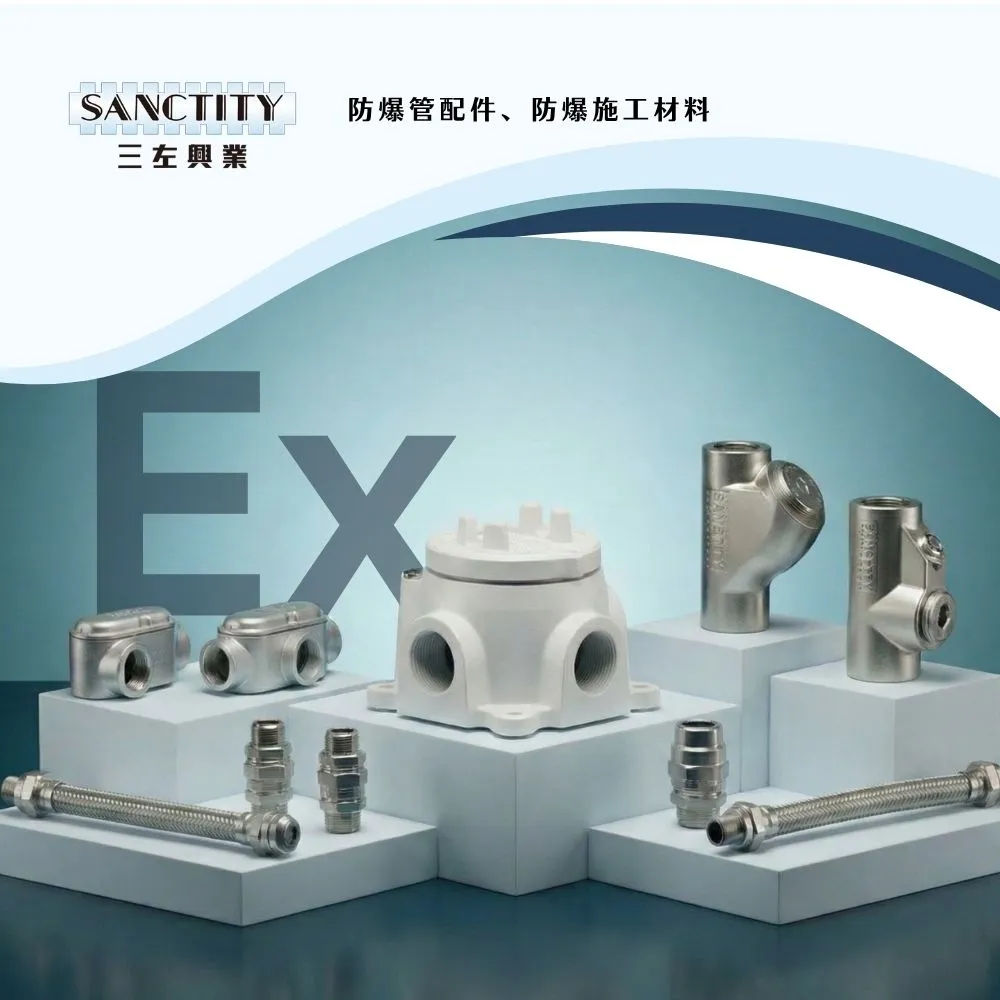

三左SANCTITY-台灣黃頁-防爆管配件服務圖

防爆燈具、防爆控制箱與防爆開關箱都有合格文件，驗收卻還是被退件？有些問題不一定出在設備本體，而是發生在把設備串接起來的防爆管配件與施工環節。

重點摘要：防爆密封接頭、防爆電纜接頭、防爆電管穿線匣(防爆穿線匣)、防爆接線盒與防爆軟管，都是防爆配線系統的一部分，又因管配件種類繁多，找到能一站式採購的防爆管配件廠商，能縮短您前期規劃上的籌備時間。本文依勞動部職業安全衛生署的防爆設置作業指引，整理防爆管配件施工與驗收最常見的三個缺口：密封接頭的位置與填料、電纜接頭的外徑匹配，以及 PT/NPT 螺紋與嚙合長度。[1]

本文提供的是防爆設備選型與施工核對資訊，不取代危險區域劃分、工程設計、現場檢查或主管機關要求。實際施工仍應依現行法規、CNS 3376 系列、IEC 60079 系列、設備合格文件、產品使用說明書及專案條件辦理。

為什麼設備有證，驗收仍可能退件？

隔爆型（Ex d）設備的防護原理，是透過外殼與接合面的設計，將設備內部可能產生的爆炸效應控制在既定構造內，並依設計的火焰路徑降低外部引燃風險。這項設計不能只看單一設備本體，還必須與導線管、密封接頭、電纜封函蓋、接線盒、由任及其他管配件連續銜接。

任何一個配件的型式、安裝位置、尺寸匹配、螺紋系統或施工方式不符合設計條件，都可能使整體防爆功能無法依原條件發揮，並成為驗收疑義的來源。

依職安署《事業單位爆炸性危險區域之防爆電氣設備設置作業指引》，密封接頭（sealing fitting）、電纜封函蓋（cable gland）、防爆用可撓導線管及由任（union）等管配件，為確保配線系統具備整體防爆構造及原設計功能，亦屬防爆電氣設備的一部分。[1]

防爆管配件不是一般耗材，而是系統防護的一環

在危險區域的防爆電氣工程中，驗收不應只核對防爆燈具、防爆控制箱或防爆開關箱本體，也要同步確認配件的防爆型式、設備群組、溫度等級、設備保護位準（EPL）、IP 等級、安裝位置、螺紋銜接與施工紀錄。這也是採購文件與現場配管必須一起核對的原因。

防爆配管現場最常見的 3 個缺口

1. 防爆密封接頭的位置、方向與填料不符合要求

依職安署指引，進入耐壓防爆「d」型設備的導線管，應在距離接口處 50mm 範圍內裝設密封接頭；垂直密封接頭宜用於垂直管線，不宜用於水平管線。密封接頭還必須填充型式檢定合格證書載述的纖維物及密封膏（sealing compound），以維持設計的密封與隔離功能。[1]

三左 SANCTITY 的 SDAS 系列包含 YS 與 YS-B 兩種型式。依三左官網公開資料，YS 型僅限垂直使用，適用 1/2 吋至 1 吋；YS-B 型可垂直/水平使用，適用 1/2 吋至 4 吋，兩者均需搭配防爆粉及防爆棉。YS 產品頁｜YS-B 產品頁

現場常見的錯誤不是「沒有買密封接頭」，而是型式方向選錯、距離接口超過要求，或只完成鎖固卻未依合格文件完成防爆粉與防爆棉填充。備料前應先核對設備接口、管線方向、管徑與產品文件；施工後則應留下可供驗收與維護追溯的紀錄。

2. 防爆電纜接頭的電纜外徑段位選錯

職安署指引要求，電纜封函蓋應與電纜直徑相匹配，並選用與防爆電氣設備同等級的電纜封函蓋，於外殼入口處完成密封並注意 IP 等級。電纜自電纜封函蓋引出後，至少 25mm 後始可彎折，且彎折半徑應至少大於 8 倍電纜外徑。[1]

以三左 SDC-CPN04PN 1/2 吋外迫式電纜接頭為例，官網公開的適用電纜外徑段位為 5～8mm、8.5～10.5mm 及 10.5～13mm；工作溫度為 -20℃～+60℃，出線孔與螺紋規格為 1/2 吋 NPT。SDC-CPN04PN 產品頁

如果電纜外徑不在接頭適用段位內，可能造成密封或夾持條件不符合設計要求。此時應重新核對電纜外徑、接頭型式、螺紋規格、IP 等級與設備防爆標示，不宜以現場過度壓緊或增加非設計材料取代正確選型。

3. PT/NPT 螺紋系統與嚙合長度未在備料階段統一

PT 與 NPT 屬不同螺紋系統，不能只以「鎖到底」作為驗收判斷。三左 SEAO 系列防爆電管穿線匣的官網資料同時列有 PT、NPT 螺紋選項；因此在備料階段就應依設備圖面、產品規格與專案要求統一螺紋系統。SEAO C 型產品頁

職安署指引載明，螺紋管件銜接至防爆電氣設備時，屬 IIA 或 IIB 群環境者應旋入五個全牙以上；IIC 群或含有氫氣之 IIB 群環境者，應旋入八個全牙以上。[1]

此外，耐壓防爆「d」型設備的管線接合處不得使用止洩帶，以避免防爆功能失效；未使用的開孔應使用與設備防爆規格相對應的防爆盲塞封閉，且耐壓防爆「d」型設備使用防爆盲塞時不得使用轉接頭。[1]

換句話說，螺紋系統、尺寸與設備接口必須在備料階段先完成核對，現場不應以硬鎖、止洩帶或不適用的轉接頭補救。

三左 SANCTITY 防爆管配件產品線

以下整理三左 SANCTITY 官網公開的防爆管配件類別。產品的實際適用範圍，仍應依危險區域分類、設備接口、產品標示、最新型錄、使用說明書與合格文件逐案確認。

產品類別	系列/型式	主要選型與施工重點
防爆密封接頭	SDAS/YS、YS-B	YS 適用垂直管線；YS-B 可垂直/水平使用；需搭配防爆粉及防爆棉。
防爆電管穿線匣	SEAO/C、LB、LL、LR、T、X、TB	因應導線管轉向與分歧；官網公開支援 PT、NPT，C 型產品頁提醒不可用於接線。
防爆接線盒	SDEJ；GH、GX	官網公開不鏽鋼與鋁合金、不同孔數及有底孔/無底孔型式；接線用途應依具體型式確認。
防爆電纜接頭	SDC 外迫式與迫緊式	依電纜外徑、接頭型式、螺紋、IP 等級與設備防爆標示選型。
防爆軟管（訂製品）	無縫不鏽鋼，接續防爆由任接頭	適用於設備有移動、震動或空間狹窄的場合；訂購前確認長度與兩側牙口。

認證與合格文件：各產品的 TS 認證、型式檢定合格文件、安全標示及其他專案所需資料，請依最新產品頁、型錄與合格文件確認。

產品選型時，建議先準備這 6 項資料

危險區域分類與氣體/粉塵群組。
設備本體的防爆標示、保護型式、EPL、溫度等級與 IP 等級。
設備接口尺寸、螺紋系統，以及 PT 或 NPT 規格。
導線管尺寸，或電纜的實際外徑與彎折需求。
安裝方向、管線轉向/分歧需求，以及是否需要可撓性。
需求數量、使用環境、腐蝕條件與現場施工限制。

防爆管配件需要納入定期檢查嗎？

需要。有關防爆管配件的安裝規範現行《職業安全衛生管理辦法》第 31 條之 1 規定，防爆電氣設備應每月檢查本體有無損傷、變形，配管與配線有無損傷、變形及異常狀況，以及其他保持防爆性能的必要事項。[2]

同一套管理要求也包括自動檢查計畫、檢查紀錄及異常處理。第 79 條要求訂定自動檢查計畫；第 80 條要求定期與重點檢查紀錄保存三年；第 81 條要求發現危害或異常時立即報告、檢修並採取必要措施；第 83 條則要求指定具專業知能或操作資格的適當人員執行。[2]

因此，防爆管配件不只是新建工程的採購項目，也是日常維護與每月檢查的一部分。建議在專案階段就建立常用規格的備品清單，並將配件型式、尺寸、安裝位置與檢查結果納入設備文件管理。

防爆管配件常見問題

Q1：密封接頭該裝在哪裡？位置有規定嗎？

有明確的設置要求。依職安署指引，進入耐壓防爆「d」型設備的導線管，應在距離接口處 50mm 範圍內裝設密封接頭；垂直密封接頭宜用於垂直管線，不宜用於水平管線。密封接頭還必須填充型式檢定合格證書載述的纖維物與密封膏，不能只鎖上而未完成填料施工。[1]

三左 YS 型適用垂直使用，YS-B 型可垂直/水平使用；實際的設置數量與位置，仍需依危險區域劃分、管路配置、設備接口及合格文件判斷。

Q2：螺紋鎖到底就好，還是有圈數要求？

有具體的嚙合長度要求。IIA 或 IIB 群環境應旋入五個全牙以上；IIC 群或含有氫氣的 IIB 群環境應旋入八個全牙以上。同時要核對 PT/NPT 螺紋系統，並注意耐壓防爆「d」型設備的管線接合處不得使用止洩帶；未使用開孔則應使用對應規格的防爆盲塞，且 d 型設備使用防爆盲塞時不得使用轉接頭。[1]
