SMT加工與DIP插件生產技術深度解析

SMT加工桃園產線的自動化與精準度控制

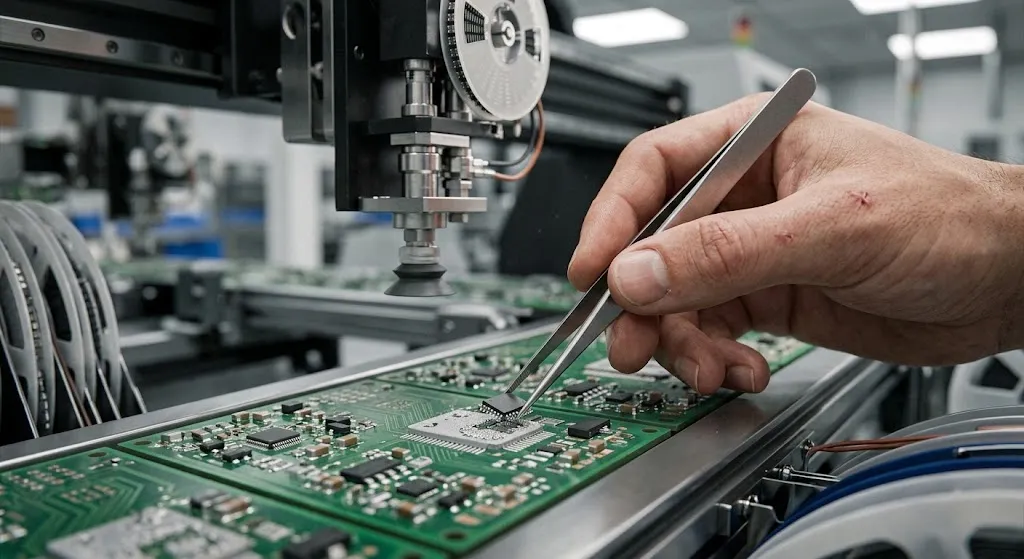

在微型化電子產品當道的時代，SMT加工 扮演著舉足輕重的角色。我們的 SMT加工桃園 廠區，配備了業界頂尖的高速貼片機台與智慧化連線系統。SMT 的核心在於極致的精準度。當機台以每小時數萬點的速度將 0201 甚至 01005 規格的微小元件打在電路板上時，任何微米級的震動或視覺定位誤差，都會造成元件偏移。我們透過高精度 CCD 視覺辨識系統，在元件吸取的瞬間完成角度補償與校正，確保每一個電阻、電容與 IC 都能分毫不差地座落在預定的銲盤上，奠定零缺點生產的堅實基礎。

決定SMT生產品質的關鍵參數與設備

要成就完美的 SMT生產，單靠高階貼片機是不夠的。錫膏印刷的品質佔據了 SMT 缺陷來源的 70% 以上。我們嚴格管控鋼板的開孔設計與厚度，並根據板材特性設定刮刀的壓力與速度，確保錫膏下錫量飽滿且均勻。接著，迴銲爐的溫度曲線管理是第二個關鍵。我們會根據 PCB 板厚、元件吸熱特性，設定專屬的預熱區、恆溫區、迴焊區與冷卻區溫度。完美的溫度曲線能讓錫膏內的助焊劑充分揮發，同時讓錫合金達到最佳的潤濕狀態，形成光澤飽滿、具備極佳抗拉強度的金屬間化合物銲點，這正是優質 SMT加工 的靈魂所在。

傳統卻不可或缺：DIP插件桃園產線的工藝價值

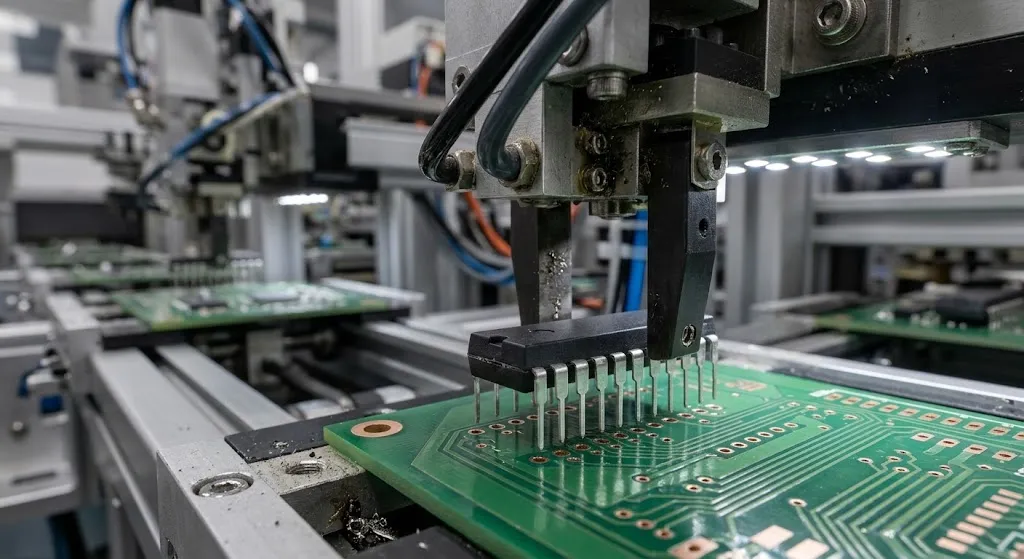

儘管 SMT 技術高度普及，但面對需要承受高電流、高電壓或頻繁機械插拔的連接器、大電容、變壓器與繼電器時，DIP插件 依然是無法被取代的製程。在我們的 DIP插件桃園 產線，結合了熟練的技術人員與半自動化設備。作業員依據標準 SOP 進行快速且正確的插件動作，確保極性元件的方向無誤。隨後的波峰銲是 DIP生產 的核心。我們會精準控制錫槽溫度、助焊劑噴塗量以及軌道傳輸速度。特殊的波峰擾流設計能讓液態錫液完全滲透進每一個插件孔內，實現高強度、無虛銲的完美貫穿銲點。

從SMT插件到DIP加工的無縫銜接

一片完整的 PCBA 通常需要經歷 SMT插件 與 DIP加工 兩道截然不同的製程。如何讓這兩者無縫銜接，是考驗代工廠管理能力的關鍵。在 SMT 完成單面或雙面打件後，PCB 會透過防靜電周轉箱安全轉移至 DIP 產線。針對一些不耐高溫的 SMT 元件，我們會在進入波峰銲之前，使用客製化的合成石或玻纖過爐治具將其遮蔽保護，僅露出需要進行 DIP加工 的銲盤。這種精密的治具設計，有效防止了二次過爐造成的熱應力破壞與元件掉落，確保混合製程下的整體品質。

嚴密監控DIP生產與SMT加工的檢測技術

無論是 SMT加工桃園 還是 DIP插件桃園 的產線，完善的品質檢驗機制都是出貨的唯一保證。在 SMT 端，首件檢查與 3D AOI 是標準配備，能夠瞬間檢測出錯件、漏件、極性反向、浮高與少錫等缺陷。而在 DIP生產 端，除了波峰銲後的爐後 AOI 檢查，我們還配備了專業的修補工程師，針對孔內吃錫不良或錫橋現象進行手工烙鐵修整。所有的銲點檢測均符合 IPC-A-610 國際電子組裝允收標準。透過大數據收集各站點的缺陷種類，持續反饋給前端製程進行參數優化，將生產良率推升至極限。

FAQ

Q1：現在的電子產品設計都在追求小型化，為什麼我們還需要保留傳統的 DIP 插件製程？

A1： 雖然 SMT生產 能大幅縮小電路板體積並提升生產效率，但許多大功率電子元件或需要承受物理插拔力量的外部介面，由於其體積龐大或散熱需求，無法設計成表面黏著形式。DIP插件 能讓元件接腳貫穿電路板並透過波峰銲與孔壁牢牢結合，提供遠勝於 SMT 的機械抗拉強度與耐大電流能力，因此在電源供應器與工業控制機板中仍是不可或缺的製程。

Q2：貴廠在 SMT 加工時，如何確保微小元件底下的銲點品質沒有瑕疵？

A2： 在 SMT加工 過程中，BGA 等底部端子封裝的晶片，其銲點隱藏在元件腹底，傳統的 AOI 視覺設備無法看到。為了解決這個問題，我們會導入 3D X-Ray X光檢測設備。透過 X 光透視，工程師能清晰檢視每一顆錫球的成型形狀、面積大小，精準判斷是否有空焊、短路或是過大的氣泡空洞。這種非破壞性的高階檢測技術，是確保高階晶片銲接良率的關鍵武器。

Q3：在進行混合製程時，如何防止波峰銲的高溫損壞已經打好的 SMT 元件？

A3： 當一面已經完成 SMT插件 並需要進行底面 DIP加工 的波峰銲時，我們會為該產品開模訂製專屬的「波峰銲過爐治具」。這種治具採用耐高溫的合成石材質製成，設計時會在治具表面挖孔，僅露出需要吃錫的 DIP 貫穿孔銲盤，同時將底部的 SMT 元件完全包覆並隔離起來。當治具經過幾百度高溫的錫槽時，被遮蔽的 SMT 元件不會接觸到熱錫液，從而完美避免了元件掉落或熱損傷的問題。
