結構圖指定SA級時，t 頭續接器送審怎麼準備

結構圖的續接器說明欄寫著SA級，施工廠商卻提出 t頭續接器送審時，監造與品管人員最常卡在同一件事：手上的試驗報告到底能不能對應圖說要求。本篇從送審角度說明端件的構造特性、報告要對照哪些欄位、工地抽驗前該備妥什麼，以及它和車牙式續接器之間怎麼取捨，讓你第一次送審就少走冤枉路。

■ t 頭續接器送審為何常被退件

t 頭續接器常見做法是以摩擦焊接把加工好的接頭端件接到鋼筋端部，再以螺紋套筒鎖接，所以送審時要同時交代兩道品質：焊接面本身與螺紋鎖接，實際構造以業者型錄為準。退件最常見的原因，是試驗報告只呈現套筒拉力，卻沒有說明焊接端件的試體是在什麼鋼種、什麼號數下完成，監造無法據此套用到本案。

另一個成因在於 t 頭端件屬於工廠預製，鋼筋必須送進加工廠焊接後才回到工地組立。送審資料若沒有附上焊接參數的管控方式與批次編號，日後抽樣出問題時就難以追溯是哪一批。判斷資料是否完整，可以看報告上的鋼筋規格是否涵蓋圖說使用的鋼種（例如SD420W）與每一個號數，缺一個號數就可能整份被要求補件。

端件螺紋的運送保護：
預製好的 t頭端件螺紋外露，吊運或堆放時一旦碰撞變形，到工地就鎖不進套筒。出廠時是否加裝護蓋，可以在下單時一併談妥並寫進訂單。

不同廠牌不可混搭：
同一處續接不能拿甲廠端件配乙廠套筒，試驗報告只對應原廠組合，混用等同沒有報告可依，抽驗合格也難以通過審查。

設計變更要補送：
施工中若因設計變更改用其他號數或鋼種，原核准資料未涵蓋的部分需要補送審查，等到抽驗才發現往往會延誤整層澆置。

■ 從試驗報告到工地抽驗的準備流程

準備 sa續接器的送審文件時，核心是型式試驗報告。SA級除了單向拉力，通常還要求反覆載重下的表現，因為它多半被指定在梁柱接頭附近、地震時可能進入降伏的區域。報告上的試驗項目、試體數量與判定基準，要逐項對照設計圖說引用的版本，版本不同時應取得結構技師或監造的書面同意，不宜自行認定等效。

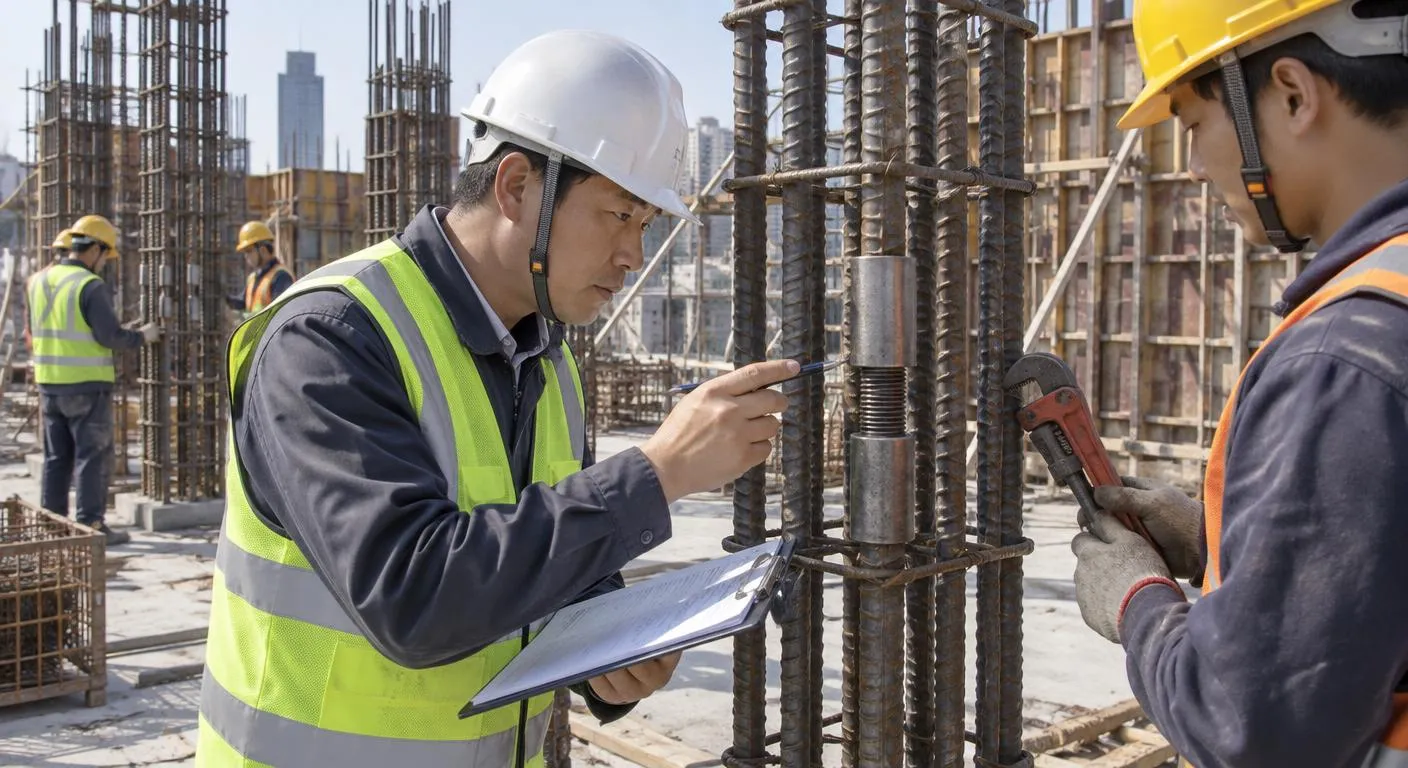

文件之外，施工程序書與品管計畫同樣是審查重點。sa級鋼筋續接器的品質很大一部分取決於現場鎖接，品管人員要看套筒是否鎖到定位、外露螺紋是否在業者標示範圍內，並寫成可執行的檢核表。工地抽樣試驗的頻率與送驗實驗室通常由契約或監造規定，把這些條件寫入程序書，後續驗收時雙方就有共同依據。

■ 摩擦焊接端件與車牙式怎麼比較

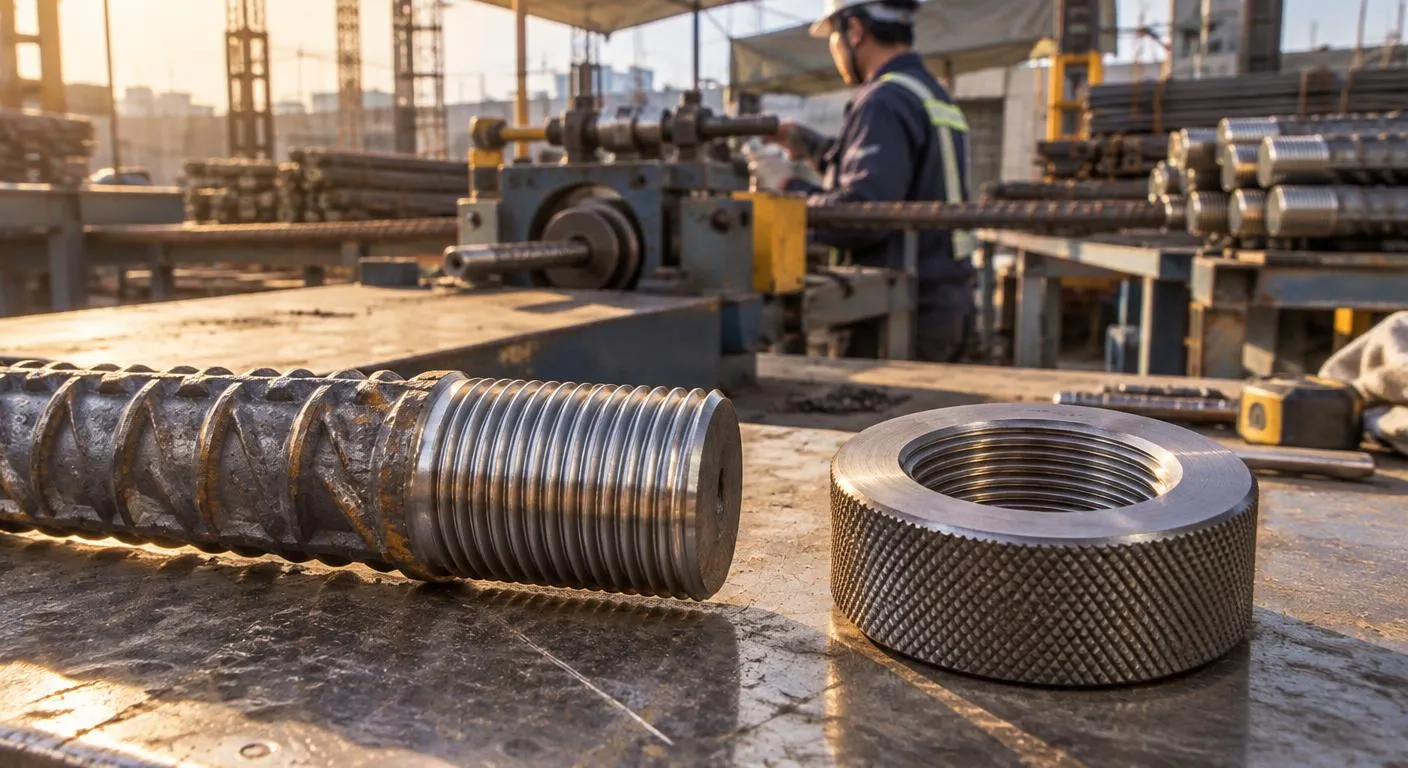

依 SA 級續接器規範送審時，不同構造面對的審查重點不一樣。摩擦焊接端件不必在鋼筋本體上削牙，斷面不會因此減少，但品質關鍵落在焊接參數與焊後飛邊外觀；直接在鋼筋端部滾牙或剝肋滾牙的做法，加工可在工地附近完成，審查較在意螺紋長度與牙規。如果工期緊、需要大量就地加工，車牙式在調度上較有彈性；如果配筋密集、希望減少現場加工誤差，工廠預製的焊接端件較容易控管。

■ 常見問答 (FAQ)

Q1: 結構圖只寫A級的位置，可以改用SA級產品嗎？

可以，等級較高的產品通常能涵蓋較低等級的要求，但仍以送審核准為準。sa級鋼筋續接器的單價與加工流程可能較高，全面改用前值得評估成本，並把替代範圍書面化，避免驗收時對規格產生爭議。

Q2: 送審前要向業者索取哪些文件？

主要有三份：涵蓋本案鋼種與號數的型式試驗報告、施工程序書與鎖接檢核表、出廠批次與材料證明。若採用摩擦焊接端件，另外附上焊接參數的管控說明，資料齊全後交給監造審查，補件次數會少很多。
