鋼筋錨定長度施作流程：從圖說判讀到澆置前驗收

鋼筋錨定長度決定鋼筋能不能把拉力確實傳進混凝土，但它往往在圖面上寫得清楚，到現場卻因為保護層、鋼筋擺位或量測起點不同而默默縮水。這篇照實際施作順序整理，從結構圖判讀、加工單核對、現場量測到澆置前驗收，告訴你每個節點該看什麼，以及錨定空間不夠時有哪些替代做法可以評估。

■ 鋼筋錨定長度為什麼常在現場不足

設計圖上的鋼筋錨定長度是在特定條件下算出來的，包括混凝土強度、鋼筋降伏強度、號數、保護層厚度與鋼筋間距。現場最常見的落差有三種：頂層筋下方混凝土較厚時需要放大長度卻沒放大；材料調度時把號數換大，原本的長度就不再足夠；還有量測起點搞錯，錨定應從支承面或柱面的臨界斷面起算，而不是從模板邊或彎鉤起彎點起算。

判斷是否不足，可以拿捲尺從柱面往梁內量到筋端，並對照加工單上的下料長度與彎鉤延伸段。梁柱接頭若鋼筋過度擁擠，常見的解法是改用續接器或擴頭錨定，此時問題就從長度轉成機械性能。監造人員比對鋼筋續接器試驗報告時，要看送驗試體的鋼筋號數、鋼種與續接器型號是否與現場一致，等級也要符合結構圖說的指定。

搭接別放在梁端：
梁端與柱頂柱底屬於受力較大的區域，耐震設計通常要求搭接避開這些範圍；加工單若為了省料把搭接排在梁端，現場很難發現，需對照圖說的搭接區標示。

試體要現場取樣：
鋼筋續接器試驗的試體宜從進場批次中隨機抽取，並在監造見證下封樣送驗；由廠商自行準備的樣品，無法代表現場加工的螺紋品質。

澆置中的二次巡看：
混凝土澆置時，振動棒或踩踏可能把彎鉤撞歪、把筋端推離設計位置，澆置過程安排人員巡看錨定區，比事後補救容易許多。

■ 從加工單到澆置前的施作與驗收流程

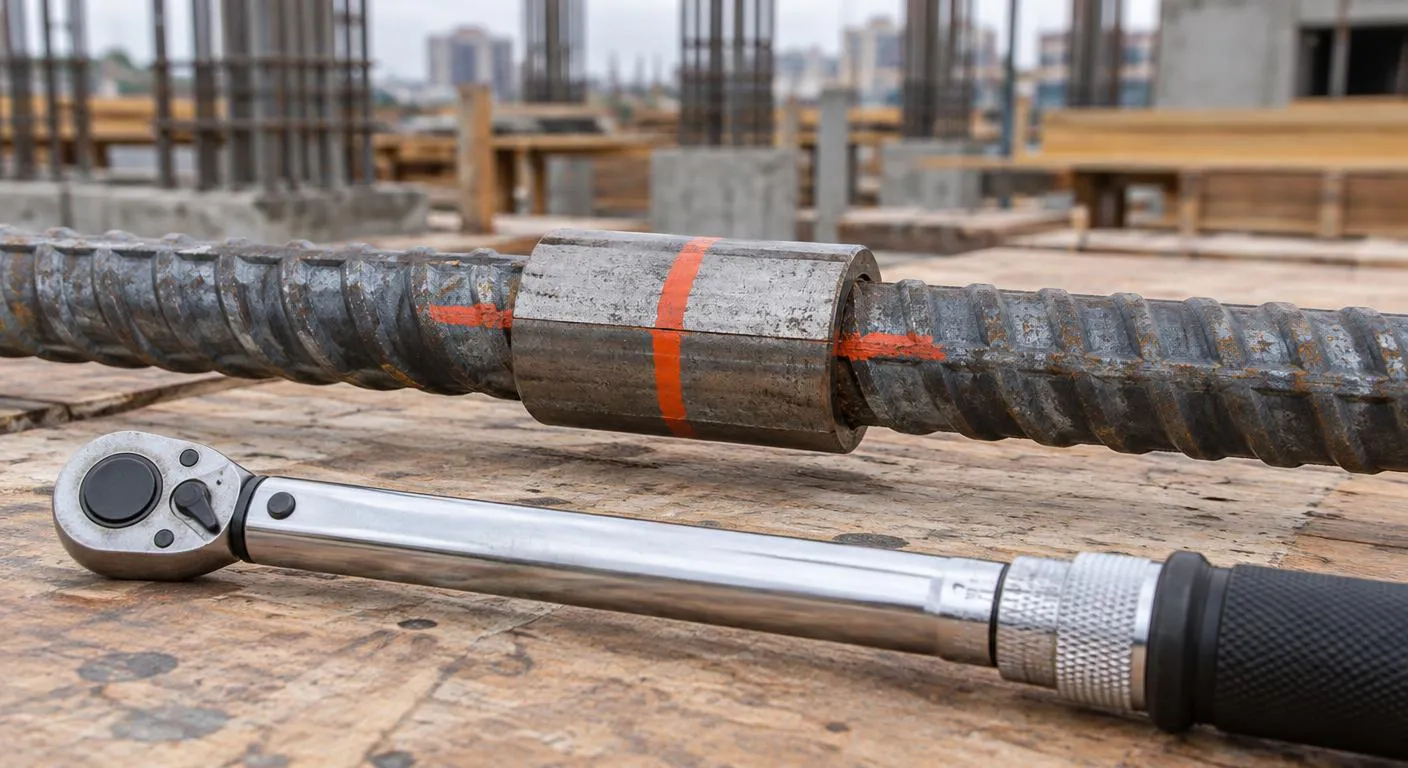

流程起點是把結構圖的錨定與搭接表轉成加工單，逐支標示下料長度、彎鉤角度與續接位置，再交給加工廠。鋼筋進場後抽量彎鉤延伸段與彎曲內徑，彎曲半徑太小容易在彎折處產生裂紋。使用螺紋式續接器的部位，要以經過校正的扭力扳手鎖固，鋼筋續接器扭力值依產品規定執行，鎖完在套筒與鋼筋上畫標記線，事後一眼就能看出是否漏鎖或鬆退。

閱讀廠商的鋼筋續接器介紹時，重點不在外觀照片，而是螺紋加工方式、筋端是否需要擴頭或滾牙，以及最小螺紋嚙合長度。進場後的螺紋要套上保護蓋，避免吊運碰撞或沾附水泥漿，生鏽或變形的牙紋不宜硬鎖。澆置前的驗收要同時檢核錨定長度、續接位置是否錯開、保護層墊塊是否到位，任一項不符都比澆置後打除重做的風險低得多。

■ 直線錨定、標準彎鉤與續接器怎麼取捨

空間足夠的基礎或厚版，直線錨定施工最單純，只要長度與保護層到位即可。梁端錨入外柱這類空間有限的位置，標準彎鉤能縮短所需長度，但多支彎鉤擠在柱心會讓混凝土難以填實，振動棒也伸不進去。如果接頭擁擠到影響澆置品質，改用擴頭錨定或鋼筋續接會比硬塞彎鉤合適，代價是材料費提高、需要多一道試驗與扭力檢查；反過來，構件小、筋量少時，彎鉤的成本與施工彈性通常較有利。

■ 常見問答 (FAQ)

Q1: 錨定長度不夠時，可以現場焊接補長嗎？

不行，現場不宜自行焊接補長。鋼筋可焊性與鋼種有關，焊接品質也需要合格焊工與檢驗，錨定不足應回報結構技師評估，常見處置是改續接器、加擴頭或調整配筋，再依變更後的鋼筋錨定長度重新施作。

Q2: 比較續接器廠商時，要準備哪些資料？

要準備三樣東西：結構圖說指定的續接等級、使用的鋼筋號數與鋼種，以及預估的接頭數量。拿到鋼筋續接器介紹與報價後，再比對試驗報告是否涵蓋你用的號數，以及筋端加工由誰負責。
