油壓沖孔機 槽鋼沖孔機 銅排沖孔器 開孔器 沖孔機

油壓沖孔機 槽鋼沖孔機 銅排沖孔器 開孔器 油壓液壓開孔機 打孔機 CH-60 CH-70

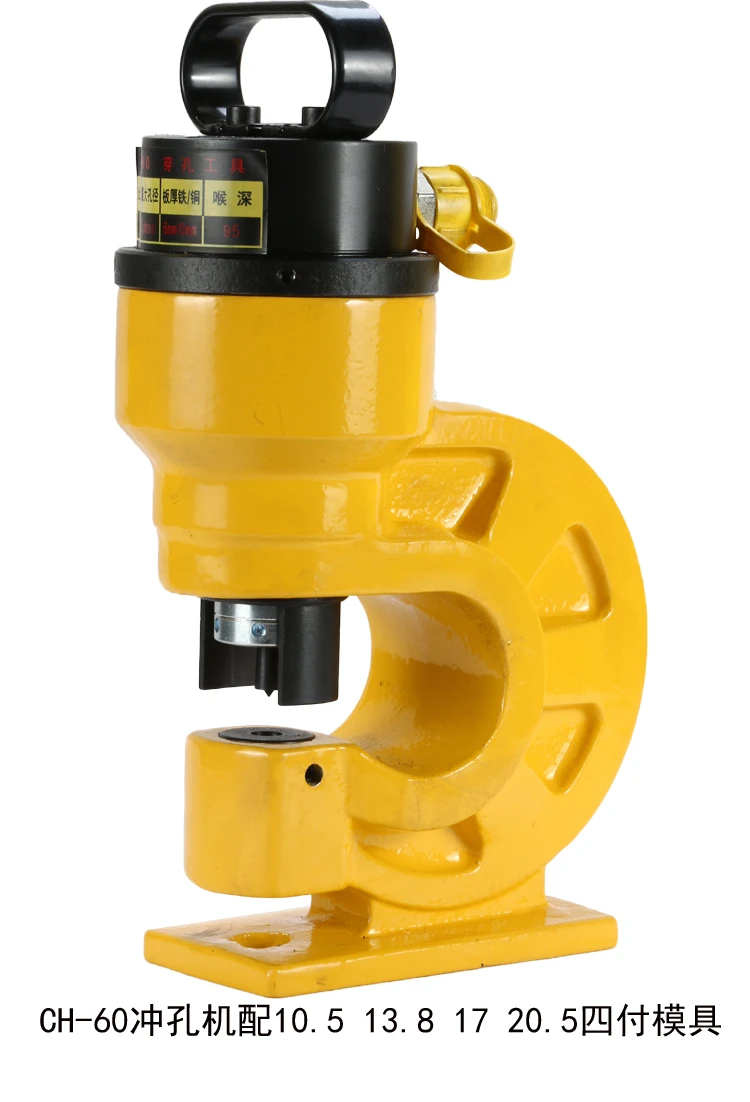

產品型號：CH-60/CH-70
銅/鋁板：10mm
鐵/鋼板：6mm

不銹鋼:5~6mm

噸位: 31T
喉深:95 mm
重量: 18.5kg

標準模具配置:
3分 3/8"(ф10.5mm2),4分 1/2"(ф13.8mm2),5分 5/8"(ф17.5mm2),6分 3/4"(ф20.5mm2)

非標示模具尺寸齊全(需另購):Ф4.2mm Ф4.5mm Ф5mm Ф5.2mm Ф5.5mm Ф6mm Ф6.5mm Ф7mm

Ф7.5mm Ф8mm Ф8.5mm Ф9mm Ф 9.5mmФ10mm Ф10.5mm Ф11mm Ф11.5mm Ф12mm Ф12.5mm Ф13mm

Ф13.5mm Ф13.8mm Ф14mm Ф14.5mm Ф15mm Ф15.5mm Ф16mm Ф16.5mm Ф17mm Ф17.5mm Ф18mm

Ф18.5mm Ф19mm Ф19.5mm Ф20mm Ф20.5mm Ф21mm Ф21.5mm

Ф22mm Ф23mm



功能說明：

1.分離式液壓沖孔機適用於L、H平板銅，銅板鋁排沖孔。

2.底處設計有平座，平穩不容倒晃。

3.單孔式回油，模具採用高碳鎢合金鋼不容破損。

4.專門用於角鐵、扁鐵、銅板等金屬板材打孔，特別適用於電力、建築等行業在野外工地操作。

5.配泵浦CP-700 、CP-700-2A 、CP-800、DYB-63A 、ZCB-700A、電動泵等。

角鐵沖孔機 角鋼穿孔工具 3*3 4*4 角鐵穿孔器 液壓沖孔機 CH-70A



此款角鐵沖孔機是適合3*3以及4*4的小型角鐵居中沖孔的,此款沖孔機模具最大外徑可以做14mm，且圓形模具或者腰型模具都需要定制!

銅/鋁板:12mm

鐵/鋼板:10mm
噸位:35T
喉深:110mm
重量:30kg
配置模具:3/8"(ф10.5mm),1/2"(ф13.8mm),5/8"(ф17mm),3/4"(ф20.5mm)

液壓沖孔工具功能說明：

1．  分離式液壓沖孔機適用於L、H平板鋼，鋼板鋁排沖孔。
2．  底處設計有平平座，平穩不容倒晃。
3．  單孔式回油，模具採用高碳鎢合金鋼不容破損。
4．  CH-70、CH-60分體式液壓沖孔器，專門用於角鐵、扁鐵、銅板等金屬板材打孔，特別適用於電力、建築等行業在野外工地操作。
5． 配合泵浦：CP-700   DYB-63A  CTE-25AS 出廠不含泵，需另採購。
如需其它規格模具，可另行訂貨。

本機是用於母線安裝時沖孔的專用機具，需配套泵浦(手泵、腳踏泵、電泵)。
自重輕，能按設計要求沖制不同規格的孔。
母排沖制後無毛刺、無變形，符合國家標準，同類產品中無出其右。

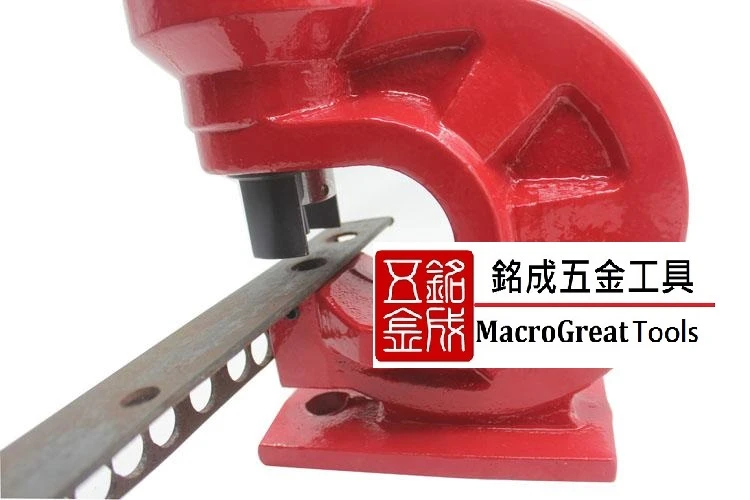

角鐵沖孔機 角鋼穿孔工具 3*3 4*4 角鐵穿孔器 液壓沖孔機 CH-60A

此款角鐵沖孔機是適合3*3以及4*4的小型角鐵居中沖孔的,此款沖孔機模具最大外徑可以做12mm

銅板：10mm

噸位: 31T

喉深:95 mm

重量: 17.6kg

模具配置: Φ10.5  Φ13.8   Φ17.5   Φ20.5

功能說明：

本機是母線安裝時沖孔的專用機具，需配套泵浦（手動泵，腳踏泵）使用

1.適用於銅鋁排等金屬材料之沖孔作業

2.沖孔作業速度快，定位準確不偏移

3.可以製作各種形狀的沖孔模

4.液壓沖孔可以免除鑽孔時產生的切屑，作業時較為安全以及清潔

5.可攜帶到現場或固定於工廠內進行大批量的沖孔作業

6.標準配件10.5，13.8，17.5，20.5mm沖孔模具各一組

7.包裝箱以及模具固定扳手和六角板手各一
