碳膜電阻 vs. 金屬膜電阻：解析「碳膜電阻瓦數」與精密度的黃金交叉點

在電子電路設計的浩瀚宇宙中，被動元件往往是被忽略的配角。然而，對於資深的研發工程師與採購經理來說，
一顆小小的電阻，往往決定了產品的成本競爭力與長期可靠度。

當您打開 BOM 表（物料清單），看到密密麻麻的電阻規格時，最常遇到的靈魂拷問莫過於：
「這裡到底該用便宜的碳膜電阻，還是要升級成金屬膜精密電阻？」

很多時候，設計沿用了十年前的舊規格，卻沒發現市場趨勢早已改變。

身為專業的電阻器製造商，我們深知這個選擇題背後的掙扎。今天，這篇文章將深入解析這兩種主流電阻的特性差異，
並探討碳膜電阻瓦數的選用哲學，以及何時該引入氧化金屬膜電阻，助您在成本與品質之間，畫出那條完美的黃金交叉線。



經典不敗的性價比之王：碳膜電阻

即便到了 2026 年，碳膜電阻依然佔據了消費性電子產品的大半江山。
為什麼？只有一個原因：極致的性價比。

它是利用高溫真空鍍膜技術，將碳氫化合物分解後的碳沈積在陶瓷棒上形成皮膜。
它的製程成熟、成本低廉，對於那些對精度要求不高的電路（如：一般訊號拉高/拉低、LED 限流）來說，它是最經濟的選擇。



採購必看：關於「碳膜電阻規格」的眉角

在挑選碳膜電阻規格時，您通常會看到 E24 系列的阻值（如 1K, 10K, 100K）。但身為製造廠，我們建議您更關注「誤差值」。

• 標準規格：通常為 ±5%。
• 隱藏風險：碳膜的「溫度係數（TCR）」較高，這意味著當環境溫度變化大時，阻值飄移會比較明顯。
  如果您的產品是用在戶外或高溫環境，這一點必須納入考量。



RD 筆記：如何決定「碳膜電阻瓦數」？

碳膜電阻瓦數的選擇，直接影響到元件的尺寸與壽命。常見規格從 1/8W, 1/4W 到 1/2W, 1W, 2W 都有。

• 降額使用（Derating）：這是我們給客戶最重要的建議。如果電路計算需要 0.25W 的功率，請不要剛好選 1/4W 的電阻，
  建議升級到 1/2W。保留 50% 的功率餘裕，能大幅降低電阻表面溫度，避免長期過熱導致碳膜老化開路。



精密電子的守護者：金屬膜精密電阻

如果您的電路涉及精密的類比訊號、音響前級放大、或是測量儀器，那麼碳膜電阻可能就力不從心了。
這時候，金屬膜精密電阻就是您的救星。

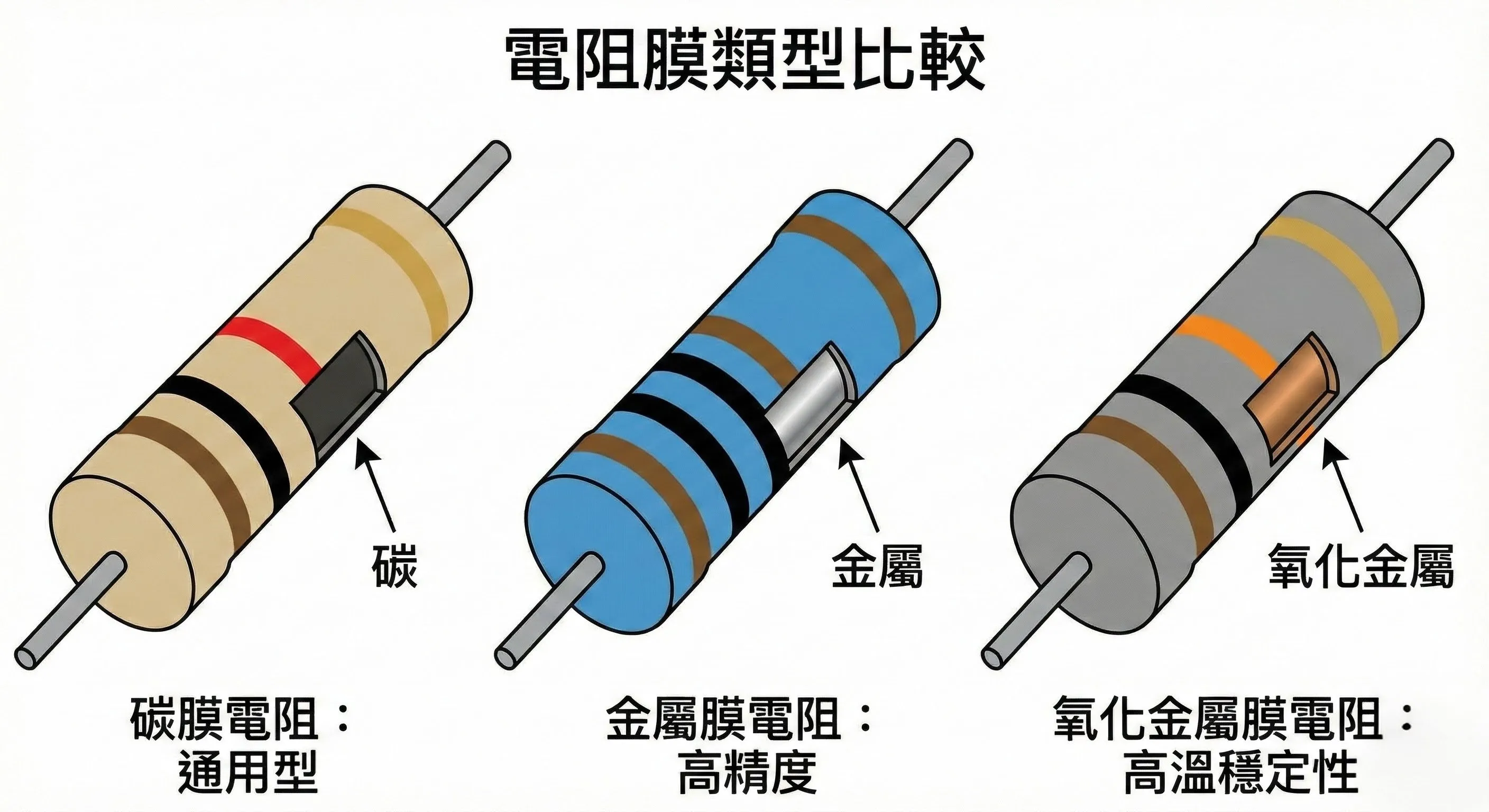

不同於碳膜，金屬膜是將鎳鉻合金等金屬材料蒸鍍在陶瓷棒上。這層金屬皮膜賦予了它三大優勢：

1. 高精度：誤差值可輕易達到 ±1% 甚至 ±0.1%。
2. 低雜訊：電流雜訊（Current Noise）極低，這對音響設備至關重要。
3. 低溫度係數：TCR 極低，即使溫度變化，阻值依然穩如泰山。

雖然金屬膜精密電阻的成本略高於碳膜，但在追求「高信賴性」的工業控制或車用電子領域，這點價差換來的是產品的穩定性與口碑。



耐高溫的硬漢：氧化金屬膜電阻

在某些特殊場景，例如電源供應器的初級側，或是需要承受瞬間脈衝（Pulse）的地方，普通的金屬膜可能會因為皮膜太薄而被燒毀。
這時，您需要的是氧化金屬膜電阻（Metal Oxide Film Resistor）。

它是透過高溫燃燒，將錫的氧化物噴塗在陶瓷棒上。這種「氧化金屬」的化學性質極其穩定：

• 耐高溫：工作溫度範圍遠高於碳膜與一般金屬膜。
• 抗氧化：長時間在高溫高濕環境下，皮膜不易剝落或變質。
• 難燃性：通常搭配不可燃面漆，安全性更高。

當您的設計介於一般訊號與大功率之間（例如 1W~5W 的中功率應用），
氧化金屬膜電阻往往是比繞線電阻更輕巧、比碳膜電阻更耐操的最佳折衷方案。

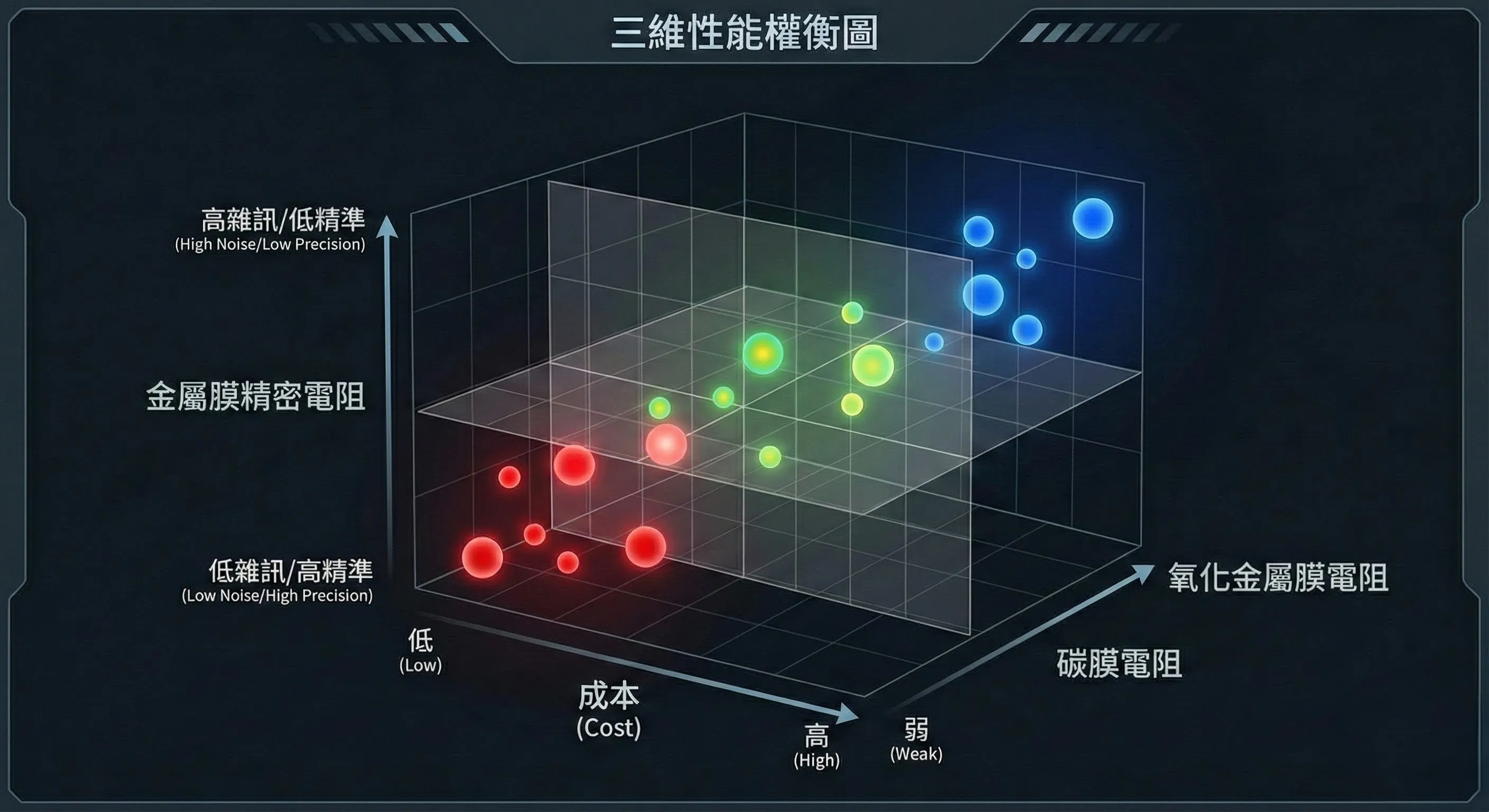

黃金交叉點：如何為您的產品選料？

身為專業製造商，我們看過太多「大材小用」或是「省小錢花大錢」的案例。為了協助您做出最佳決策，我們整理了以下的選型邏輯：

1. 看應用場景

• 一般消費性電子（玩具、家電控制板）：首選 碳膜電阻。成本優先，且 ±5% 的誤差通常不影響功能。
• 儀器儀表、通訊設備、音響：必須用 金屬膜精密電阻。雜訊與精準度是核心指標。
• 電源電路、中功率負載：考慮 氧化金屬膜電阻。它能在較小的體積下承受較高的功率與熱量。

2. 看瓦數與尺寸

隨著電子產品越做越小，許多客戶會詢問：「能不能用 1/4W 的尺寸做 1/2W 的功率？」

這涉及到碳膜電阻瓦數的小型化製程。我們具備客製化生產的能力，能透過特殊的陶瓷基體與皮膜處理，在不改變尺寸的前提下提升額定功率。
但請記得，散熱條件依然是物理極限，務必與我們的工程團隊討論散熱路徑。



不只是標準品，更是您的技術後盾

在電阻的世界裡，沒有絕對最好的產品，只有「最適合」的規格。

無論是歷久彌新的碳膜電阻，講究精準的金屬膜精密電阻，還是耐受力強的氧化金屬膜電阻，我們都擁有完整的生產線與品質控管能力。

我們不只提供標準的碳膜電阻規格產品，更願意在您的研發初期就介入，提供專業的選料建議。
透過正確的規格配置，我們能協助您在 BOM 表的成本控制與產品的性能表現上，找到那個完美的平衡點。

如果您對特殊阻值、特殊瓦數或客製化規格有任何需求，歡迎隨時聯繫我們。讓我們用專業的製造工藝，為您的電子產品打下最穩固的基礎。



FQA

Q1：在選擇「碳膜電阻規格」時，除了阻值跟瓦數，還要注意什麼？

A： 務必注意最高工作電壓（Max. Working Voltage）。
每一種碳膜電阻規格都有其耐壓上限，即使功率沒超過，如果電壓過高也可能導致元件擊穿。
此外，若應用環境溫度變化大，需確認 T.C.R.（溫度係數）是否在電路容許範圍內，否則建議升級為金屬膜精密電阻。



Q2：如果我的電路空間有限，可以用小尺寸的電阻來取代大瓦數電阻嗎？

A： 理論上可以使用小型化（Miniature）系列的碳膜電阻瓦數規格（例如用 1/4W 的體積做 1/2W 的功率）。
但前提是您的 PCB 版佈局散熱良好。若元件排列過於密集，熱量無法散去，仍建議保留適當的功率餘裕（Derating），
或改用耐熱性更好的氧化金屬膜電阻。



Q3：「氧化金屬膜電阻」跟一般金屬膜電阻有什麼不同？可以通用嗎？

A： 兩者特性不同，不建議直接通用。
一般金屬膜精密電阻強調的是精準度與低雜訊，適合訊號電路；而氧化金屬膜電阻強調的是耐高溫、耐脈衝與化學穩定性，
適合電源電路或中功率應用。若在精密電路中誤用氧化金屬膜，可能會因為誤差較大或雜訊較高而影響訊號品質。
