高精度被動元件與石英震盪器：晶體封裝規格選型指南

在現代精密電子產品的電路設計中，維持系統時脈的精確度與穩定性是研發階段的首要任務。任何微小的頻率偏差，都可能導致通訊設備斷線或工業控制主板運作異常。為了提供穩定的時序基準，優質的被動元件與高階時脈模組便扮演著不可或缺的心臟角色。本篇文章將深入探討高精度的石英震盪器及其相關封裝技術，協助硬體工程師在專案初期就能精準選料，大幅降低後續除錯的龐大成本。

■ 被動元件與石英震盪器的核心價值

一個健全的電路系統，需要依賴各種類型的基礎零件協同運作。相較於電容、電感等常規的基礎零組件，作為頻率控制核心的石英震盪器（Oscillator）具備無可取代的重要性。它利用石英晶體的壓電效應，在給定電壓後能產生極度穩定的震盪頻率。在 5G 通訊、車載電子與高階伺服器領域，這類元件的溫漂系數（PPM）往往被要求控制在極低的範圍內，以確保系統在極端氣候下仍能穩定發送與接收訊號。

然而，在導入這類精密時脈元件時，許多研發團隊常因忽略了匹配電容的特性，導致實際輸出的頻率偏離理論值。專業的元件供應商不僅提供單一產品，更會針對客戶的 PCB 佈線圖進行寄生電容的精算與電路匹配測試。透過高階網路分析儀與示波器的交叉驗證，確保主機板上的頻率訊號保持純淨無雜訊，從硬體根基上提升終端產品的商業競爭力與使用壽命。

頻率容許誤差評估：
工程師必須依據系統需求選擇合適的初始精度，通常通訊設備會要求常溫下誤差小於 ±10 PPM，以確保資料傳輸不漏包。

工作溫度範圍界定：
消費性電子與車規產品的溫寬需求截然不同，選型時應確認元件是否具備 -40°C 至 +85°C 甚至更高的寬溫運作能力。

負載電容匹配測試：
設計階段需預留微調電容的空間，並於打樣後進行實際量測，確保晶片內部的振盪電路與外部晶體達到完美共振。

■ 晶體封裝技術與實務選型策略

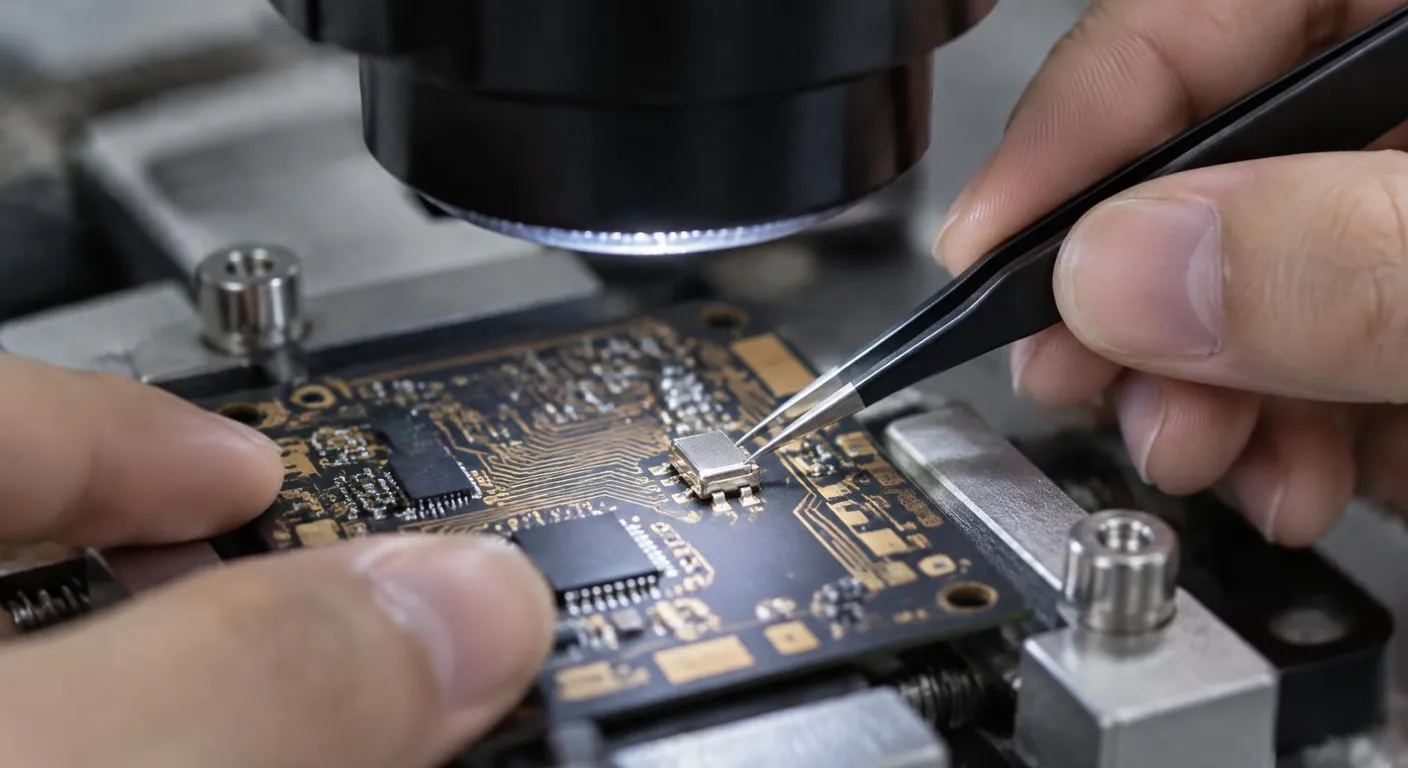

隨著消費性電子產品朝向輕薄短小發展，內部電路板的空間更是寸土寸金。面對市場上多樣的石英晶體封裝種類，研發人員必須在體積、性能與成本之間取得最佳平衡。早期的插件式（DIP）封裝雖成本低廉，但已難以滿足現代高密度 SMT 打件製程的需求；取而代之的是表面黏著型（SMD）封裝。目前市場主流已推進至 3225、2016 甚至更微型的 1612 陶瓷封裝尺寸，這些微型封裝不僅大幅縮減了佔板面積，更能有效縮短訊號傳輸路徑，降低電磁干擾（EMI）。

不同封裝材質也會直接影響元件的長期可靠度。高階產品多採用陶瓷基座搭配金屬蓋的真空封焊技術，這能徹底阻絕外部濕氣與微塵，防止晶片表面發生氧化而導致頻率飄移。在打樣驗證階段，專業的供應鏈顧問會建議客戶進行嚴苛的冷熱衝擊與震動跌落測試，驗證該封裝結構在極端應力下是否會出現微裂痕。確保所選用的封裝規格完全符合產品生命週期的各項嚴格要求。

■ 主動與被動時脈元件規格比較

在硬體設計中，工程師最常面臨的抉擇便是該採用主動式的晶體振盪器（Oscillator，簡稱 OSC），還是被動式的石英晶振（Resonator）。晶體振盪器內部已整合了震盪電路與石英晶片，只要供應電源即可直接輸出方波訊號，優點是設計極度簡化、不需擔心阻抗匹配問題，且精準度極高，非常適合應用於對時序要求嚴苛的網路晶片或高效能處理器。缺點則是單價較高，且功耗相對被動元件來得大。

■ 常見問答 (FAQ)

Q1: 電路板佈線時，如何避免時脈訊號受到干擾？

在進行 PCB Layout 時，應將時脈元件盡可能靠近主控晶片的時脈輸入端，以縮短走線距離。同時，必須在訊號線周圍鋪設完整的接地銅箔（Ground Shielding），嚴禁高頻或大電流訊號線穿過晶振下方，以防雜訊耦合影響頻率穩定度。

Q2: 該如何確認所選用的負載電容是否正確？

建議在 PCBA 樣品產出後，使用具備低電容探棒的頻譜分析儀實際測量其運作頻率。若量測頻率偏高，代表負載電容偏小，應適度增加外部電容值；反之若頻率偏低，則須減少電容值，直至頻率落在設計容許的誤差範圍內。
