電壓控制石英振盪器與crystal unit解析

現代高階電子設備對於時序同步的要求越來越嚴苛。從通訊基站到高更新率的顯示系統，任何微小的頻率誤差都可能導致影像撕裂或訊號遺失。為了確保資料傳輸的精確度，研發團隊必須在專案初期就針對計時被動元件選型進行縝密規劃。本指南將深入解析高頻時脈設計的核心要點，協助工程師避開常見的硬體匹配誤區，確保量產產品的長期穩定性。

■ 電壓控制石英振盪器在同步系統中的角色

面對動態變化的工作環境，單一固定頻率的元件有時難以滿足系統校正的需求。這時就需要導入電壓控制石英振盪器（VCXO）。這類高階元件允許主控晶片透過改變控制電壓，對輸出頻率進行精準微調（Pullability）。這在需要鎖相環（PLL）頻率追蹤的通訊與網路設備中扮演著至關重要的心臟角色，能有效補償因環境溫度變化或長時間運作老化所造成的頻率飄移問題。

然而，在設計 VCXO 電路時，控制電壓輸入端的雜訊隔離是決定終端品質的成敗關鍵。若電源層存在過多高頻干擾，將直接轉換為額外的相位雜訊，導致時脈抖動（Jitter）嚴重惡化。專業的硬體顧問會建議工程師在控制引腳周圍配置專屬的低通濾波器，並確保電源線路具備足夠的去耦電容配置，從根本上淨化電源環境，為系統提供最純淨無雜訊的時脈基準。

控制電壓線性度要求：
實務上需驗證 VCXO 的壓控曲線是否保持高度線性，確保頻率調整過程中的增益一致性，避免同步鎖定失敗。

相位雜訊抑制技術：
設計時應選擇具備低底噪特性的時脈晶片，並優化 PCB 接地層鋪設，降低外部電磁干擾對微弱時脈的影響。

頻率牽引範圍評估：
必須依據系統最大可能累積誤差，選定足夠的 Pulling Range，確保系統在極端條件下具備充足的校正餘裕。

■ 高規晶體單元與全彩應用的實務驗證

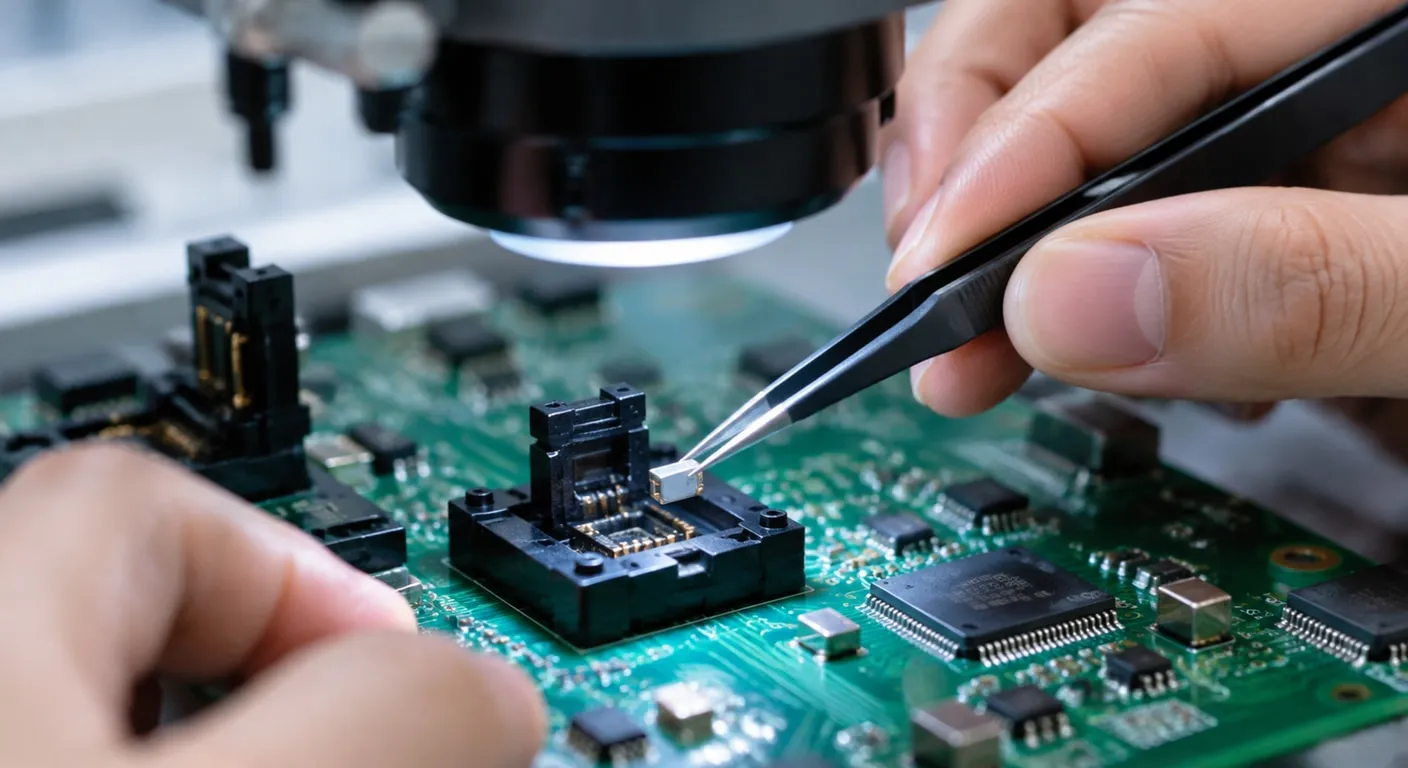

除了主動式振盪器，基礎的 crystal unit（石英晶體單元）仍是大宗工業控制與消費性電子產品的設計首選。在導入這類無源元件時，工程師必須仔細比對規格書上的等效串聯阻抗（ESR）與負載電容（CL）參數。若 ESR 過高，可能導致主晶片內部電路無法提供足夠的負阻抗來順利啟動震盪；而 CL 匹配不良則會直接造成中心頻率嚴重偏移，這是硬體打樣初期最常遇到的除錯痛點。

在需要高頻寬與巨量資料傳輸的應用情境中，例如大型戶外全彩led顯示屏，控制主機與各個驅動 IC 之間的資料同步極度仰賴精確且一致的時脈分配。若各節點的晶體單元存在過大溫漂，螢幕在長期高溫曝曬下便容易出現畫面閃爍、更新率下降或色彩非同步的嚴重瑕疵。因此，選用具備極低溫漂係數且經過嚴格封裝測試的晶體，是確保大型光電系統穩定運作的必要投資。

■ 專業諧振器推薦與選型比較重點

在多樣化的電子設計需求下，企業採購與研發團隊常需要客觀的石英諧振器推薦與專業技術分析。決策的重點絕不能僅停留在單顆料件的初估價格，而是必須綜合考量其封裝尺寸極限、長期老化率以及原廠是否具備足夠的失效分析支援能力。針對不同的應用場域，我們整理了兩項核心評估指標，協助客戶在專案預算與系統高可靠度之間取得最佳平衡點。

■ 常見問答 (FAQ)

Q1: 為何硬體打樣時晶體元件無法順利起振？

最常見的原因在於 PCB 板端的寄生電容超出了原始設計的匹配預期，或者主控晶片的驅動功率（Drive Level）過低。建議使用具備低電容探棒的示波器進行阻抗分析，並適度微調外部負載電容值來解決起振不良的問題。

Q2: 針對戶外極端溫度環境，應如何挑選諧振器規格？

戶外顯示或通訊設備容易面臨劇烈溫差，建議直接選用工規（-40°C 至 +85°C）甚至車規等級的寬溫石英元件，並在選型評估時，要求廠商提供全溫域的頻率溫度曲線（Frequency-Temperature Curve）作為驗收保障。
