三菱 Q系列 ─ 溫度模組

Q64TCTT Q64TCRT Q64TCTTBW Q64TCRTBW Q64RD Q64RD

4點感溫棒輸入

溫度轉換允許/禁止

與JIS標準的感溫棒相容

可選擇平均值顯示

斷線檢知功能

警報輸出

運轉中可直接拔I/O

專屬的輔助軟體

型號規格 ─ 熱電耦溫度模組

型號		Q64TD
輸入點數		4CH
輸出	溫度轉換值	16位元二進值(-2700~18200)
	刻度值	16位元二進值
熱電耦		JIS C1602-1995
熱電耦種類		請參考下表
解析度		B,R,S,N: 0.3℃ K,E,J,T: 0.1℃
變換速度		40ms/1點
類比輸入點數		4CH+PT100ΩCH/模組
通電中更換模組		可能
絕緣方法		熱電耦與與接地間: 變壓器絕緣熱電耦與與CH間: 變壓器絕緣PT100ΩCH與接地間: 無絕緣
耐壓測試		1780VrmsAC/3個循環
絕緣阻抗		熱電耦與與接地間: 500VDC 100MΩ熱電耦與與CH間: 500VDC 10MΩ
斷線檢知		有(每個CH獨立)
EEPROM寫入次數		最多10萬次
外部配線		18點配線端子台
適用線徑		0.3~0.75mm2芯
佔I/O點數		16點(I/O assignment: Intelligent)
DC5V消耗電流		0.5A
尺寸		98(H)×27.4(W)×112(D)mm
重量		0.25kg

型號規格 ─ PT溫度模組

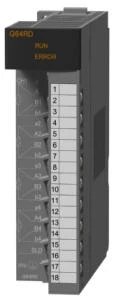

型號		Q64RD
輸入點數		4CH
輸出	溫度轉換值	16位元二進值(-2000~85000 小數點1位數) 32位元二進值(-200000~850000小數點3位數)
	刻度值	16位元二進值
可使用感溫棒		Pt100(JIS C1604-1997,IEC 751 1983), JPt100(JIS C1604-1981)
測溫範圍	Pt100	-200~850℃
	JPt100	-180~600℃
範圍變更	Pt100	-20~120℃/-200~850℃
	JPt100	-20~120℃/-180~600℃
精度	周圍溫度0~55℃	±0.25% (全刻度)
	周圍溫度25±5℃	±0.08% (全刻度)
解析度		0.025℃
變換速度		40ms/1CH
類比輸入點數		4CH /模組
通電中更換模組		可能
絕緣方法		Pt測溫電阻與PLC電源之間: 變壓器絕緣 Pt測溫電阻與輸入端之間: 無絕緣
耐壓測試		1780VrmsAC/3個循環
絕緣阻抗		感溫棒與接地間: 500VDC 100MΩ 感溫棒與與CH間: 500VDC 10MΩ
斷線檢知		有(每個CH獨立)
外部配線		18點配線端子台
適用線徑		0.3~0.75mm2芯
Q64RD與感溫棒間的阻抗		總阻抗不可超過2kΩ
佔I/O點數		16點(I/O assignment: Intelligent)
DC5V消耗電流		0.6A
尺寸		98(H)×27.4(W)×90(D)mm
重量		0.17kg

型號規格 ─ PID控制模組

型號		Q64TCTT	Q64TCRT	Q64TCTTBW	Q64TCRTBW
控制輸出		電晶體輸出
輸入點數		4CH/1個模組
可使用的熱電耦與Pt種類		請參考下表
精度	周圍溫度25℃±5℃	測溫範圍×(±0.3%)
	周圍溫度0~55℃	測溫範圍×(±0.7%)
取樣週期		0.5s / 4CH
控制輸出週期		1~100s
輸入阻抗		1MΩ
輸入濾波		0~100s (0:無濾波)
補償值設定		-50.00~+50.00%
感溫棒斷線時		以上限值處理
溫度控制		PID ON/OFF脈波輸出或兩個位置控制
PID設定值	PID常數	可設定為自動調節功能(Auto-Turning)
	比例帶(P)	0.0~1000.0% (0: 兩個位置控制)
	積分(I)	1~3600s
	微分(D)	0~3600s (0: 只有PI控制)
設定值設定範圍		允許的測溫範圍內
電晶體輸出	輸出信號	ON/OFF脈波
	負載電壓	DC 10~30V
	最大負載電流	0.1A/1點, 0.4A/COM
	最大突入電流	0.4A 10ms
	漏電電流	小於0.1mA
	ON電壓	DC 1.0V(TYP)/0.1A DC2.5V(MAX)/0.1A
	反應時間	OFF→ON: 小於2ms, ON→OFF: 小於2ms
EEPROM寫入次數		最多10萬次
通電中更換模組		可能
絕緣方式		輸入端與接地間: 變壓器絕緣輸入端與CH間: 變壓器絕緣
耐壓測試		輸入端與接地間: 500VDC/1分鐘輸入端與CH間: 500VDC/1分鐘
絕緣阻抗		輸入端與接地間: 500VDC 20MΩ以上輸入端與CH間: 500VDC 20MΩ以上
加熱器斷線檢知	電流檢知器	─		URD,Ltd電流檢知器 ‧CTL-12-S36-8(0.0~100.0A) ‧CTL-6-P-H(0.00~20.00A)
	精度			測溫範圍×(±1.0%)
	警報延遲			3~255
外部配線		18點配線端子台		兩個18點配線端子台
適用線徑		0.3~0.75mm2芯
佔I/O點數		16點(I/O assignment: Intelligent)		32點佔2個槽位(I/O assignment: 一般16點+Intelligent 16點)
DC5V消耗電流		0.55A		0.64A
尺寸		98(H)×27.4(W)×112(D)mm		98(H)×55.2(W)×112(D)mm
重量		0.20kg		0.30kg
