三菱PLC FX2N PLC

三菱FX2N主機產品編號：OPTWFX2NMAIN商品廠牌：三菱Mitsubishi商品型

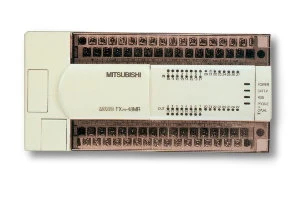

三菱FX2N主機

產品編號：OPTWFX2NMAIN

商品廠牌：三菱Mitsubishi

商品型號：三菱FX2N主機

商品規格：三菱FX2N主機

參考售價：0

商品單位：台

電源	樣式 MODEL	總I/O (TOTAL I/O)	INPUT		Output		Dimensions
電源	樣式 MODEL	總I/O (TOTAL I/O)	Number of	Transrstor Type	Number of oI	Type	Dimensions
AC100-240V 50/60HZ	FX2n-16MR-ES/UL	16	8	Sink/Source selectable	8	Relay	87x90x130
	FX2n-32MR-ES/UL	32	16		16		87x90x150
	FX2n-48MR-ES/UL	48	24		24		87x90x182
	FX2n-64MR-ES/UL	64	32		32		87x90x220
	FX2n-80MR-ES/UL	80	40		40		87x90x280
	FX2n-128MR-ES/UL	128	64		64	Source Tansistor	87x90x350
	FX2n-16MT-ESS/UL	16	8		8		87x90x130
	FX2n-32MT-ESS/UL	32	16		16		97x90x150
	FX2n-48MT-ESS/UL	48	24		24		87x90x182
	FX2n-64MT-ESS/UL	64	32		32		87x90x220
	FX2n-80MT-ESS/UL	80	40		40		87x90x280
	FX2n-128MT-ESS/UL	128	64		64		87x90x350

項目			規格
演算控制方式			往覆來回掃描(專用LSI)
I/O處理方式			結束再生方式(直接I/O輸出，輸入延遲時間可調)
演算處理速度	基本命令		0.08μs命令
	應用命令		數1.52μs～數100μs/命令
程式語言			階梯圖+步進階梯圖
記憶容量‧記憶體種類			8K STEP RAM內藏最大可擴至16K STEP
			(可裝置EPROM、EEPROM、RAM記憶卡匣)
指令數命令的種類	基本‧步進階梯圖指令		基本指令27個
			步進階梯圖指令2個
	應用指令		128種　298個
輸入點			184點 X0～X267	合計256點
輸出點			184點 Y0～Y267
輔助繼電器	一般用		M0～M499 500點
	停電保持用		M500～M3071 2572點
	特殊用		M8000～M8256 256點
步進點	初始狀態用		S0～S9 10點
	一般用		S10～S499 490點
	停電保持用		S500～S899 400點
	警報用		S900～S999 100點
計時器	100ms		T0～T199 200點
	10ms		T200～T245 46點
	1ms積算形		T246～T249 4點
	100ms積算形		T250～T255 6點
	時計		1點
計數器	加算型	一般用	C0～C99 100點(16位元)
		停電保持用	C100～C199 100點(16位元)
	加算/減算型	一般用	C200～C219 20點(32位元)
		停電保持用	C220～C234 15點(32位元)
	高速用		1相60KHz 2點、10KHz 4點
			2相30KHz 1點、5KHz 1點
資料暫存器	一般用暫存器	一般用	D0～D199 200點(16位元)
		停電保持用	D200～D7999 7800點(16位元)
	特殊用		D8000～D8255 256點(16位元)
	間接指定用		V0～V7，Z0～Z7 16點(16位元)
	檔案用		D1000以後暫存器，以500點為1單位，最多7000點
指標	JUMP,CALL用		P0～P127 128點
	插斷用		I0□□～I8□□ 15點
主控點			N0～N7 8點
定數	10進位數K		16位元：－32,768～＋32,767
			32位元：－2,147,483,648～＋2,147,483,647
	16進位數H		16位元：0000～FFFF(H)
			32位元：00000000～FFFFFFFF(H)
