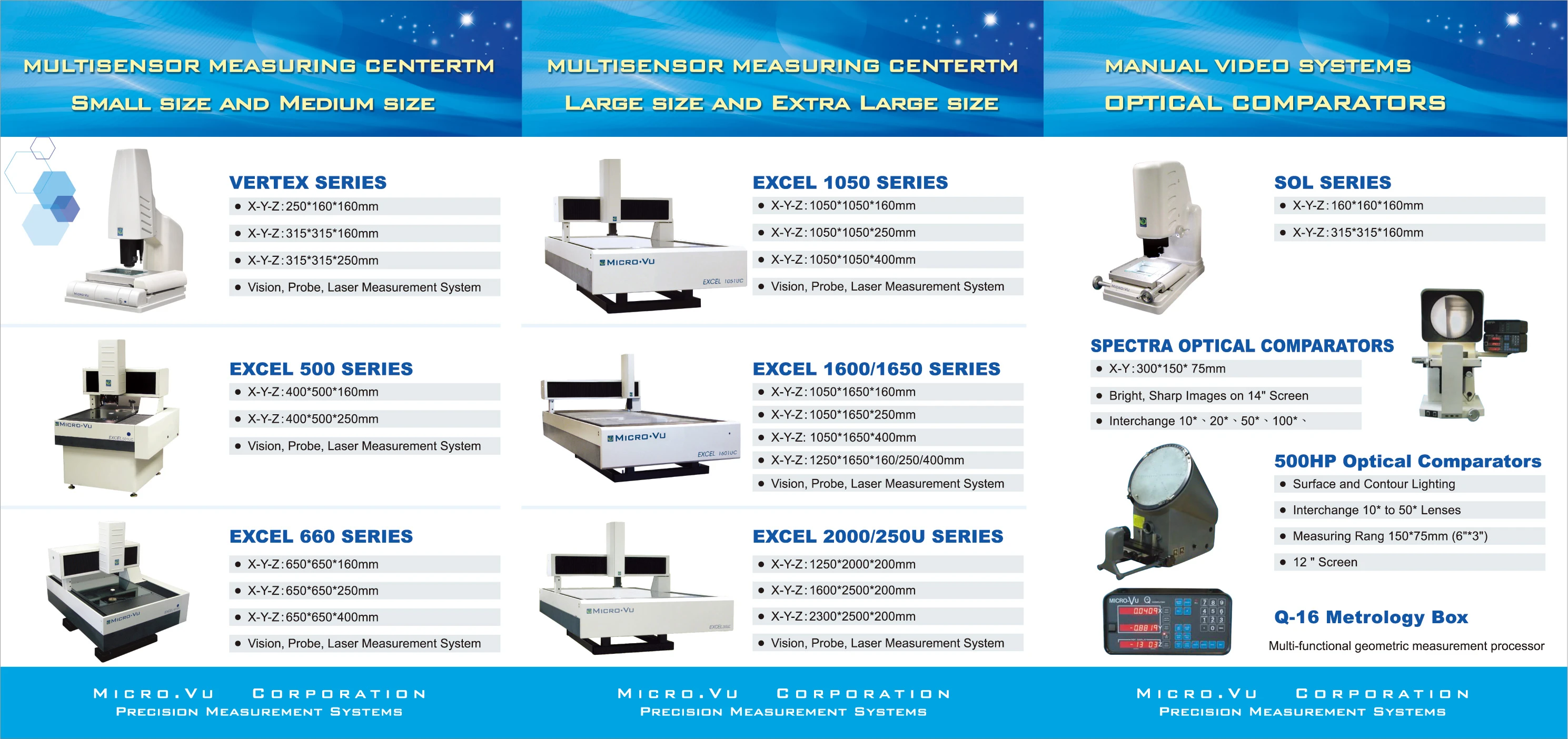

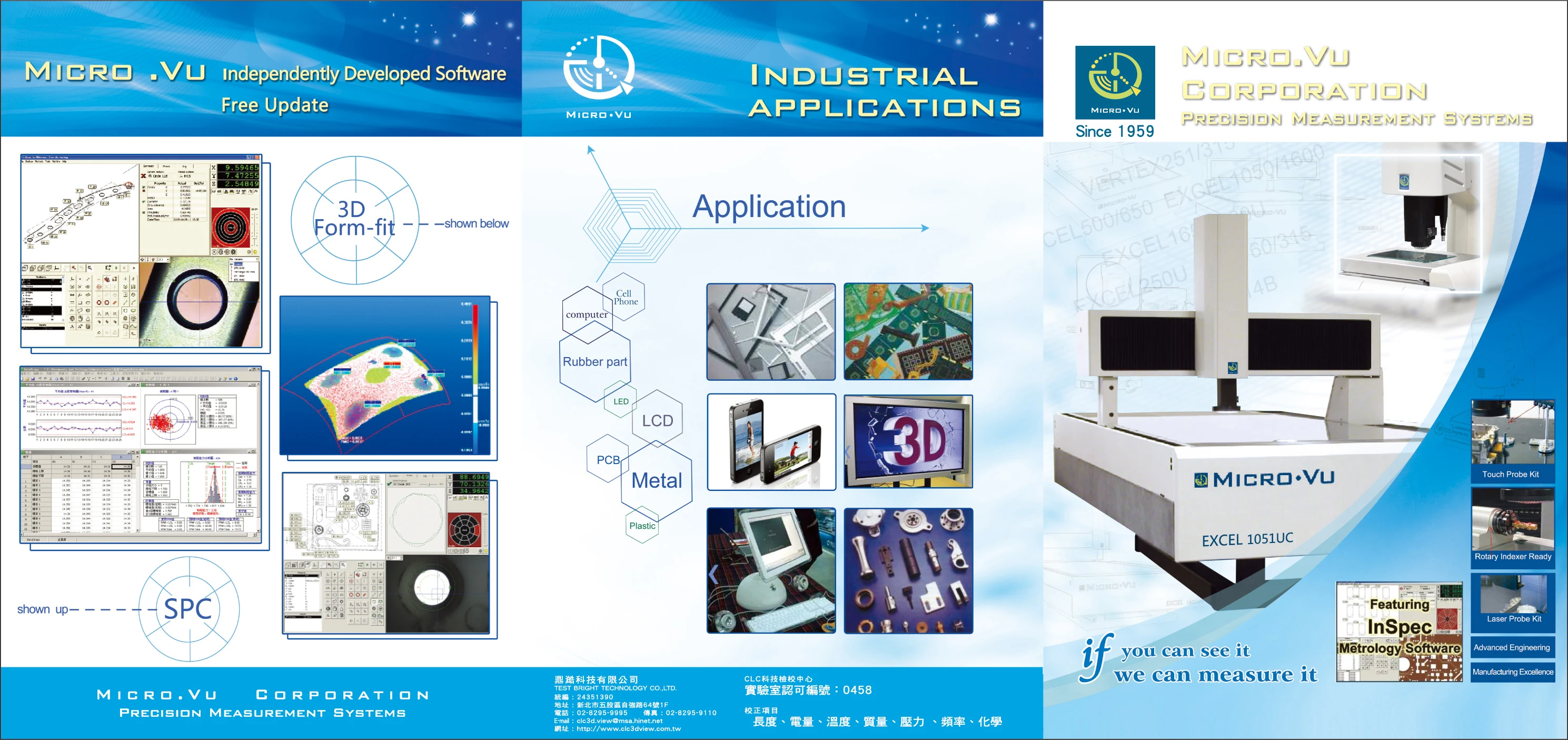

影像量測儀

 基本功能：

      1.非接觸三次元幾何量測系統

      2.投影機比對系統

      3.工具顯微鏡放大系統

      4.量測圖形及影像攝取列印系統

      5.數據分析及資料輸出入系統

 (一)機械本體：

       1.工作臺：

      :全鋁合金結構或花崗岩底座，量測床台全行程不懸空。具螺絲固定孔，

可調整最佳水平玻璃支撐台儀器全尺寸

          :Ｘ、Ｙ、Ｚ三軸配備ＤＣ伺服馬達驅動。

          :Ｘ、Ｙ、Ｚ三軸配備光學尺(解析度0.1m )

          :Ｘ、Ｙ軸移動加速度：500mm/S²

          :Ｚ軸移動加速度： 200mm/S²

          :線性滑軌，精密滾珠傳動軸承。

 2.攝影機： 黑白或彩色

          :７６８×４９４ PIXEL ARRAY。

          :自動黑白或彩色對比。



       3.光學系統：

           :12X Zoom Lens 系統倍率自動放大縮小

           放大倍率 17X至 200X

0.35μm~1.0μm /Pixel

           二倍鏡頭 34X  至 400X

0.28μm~0.8μm /Pixel

 1/10 Sub Pixel精度

4.光源系統：三種不同光源可由程式設定控制。

          :LED 輪廓光

          :LED 同軸光

          :LED 表面光可前、後、左、右,2圈或5圈八方向調整,光投射角度27~75˚



6.電源系統：電壓 93~264 VAC
