齒輪嚙合試驗機
■ GTR-4LS
以細節距或是小型齒輪用最被大量使用的兩齒面嚙合試驗機。
日本國內不用說在廣大的海外也被使用在量錶、時鐘、相機、
電腦、影印機、音響製品等的齒輪測量上。
在檢出裝上採用光學尺也可對應檢驗半徑的測定。

(一) 本機可對應之量測方式為:1.兩齒面無間隙狀態下相嚙合時之中心距變化測量法:此法為將標準齒與被測齒相嚙合於無間隙狀態時、被測件側的浮動台位置變動量代表被測件之總體精度。

2.於單齒面嚙合之測試徑的偏差平均值(TESTING DAIMETER):此法為將標準齒與被測齒相嚙合於規定之預設標準中心距、當兩齒輪旋轉時、因中心距間存有背隙之狀態，所測得數據代表被測件滾動角變化的偏差平均值。

(二) 測定最小模數: 0.2

(三) 測定壓力: -600g ~ +600g

(四) 中心距: 11mm ~ 130mm (使用特殊治具時 : 2mm ~ 130mm)

(五) 分解能 : 電子尺最小讀取刻度 0.1μm

(六) 測定項目 : 節距誤差，齒隙跳動，Testing Diameter，JGMA、AGMA、JIS/ISO精度等級判定

■ GTR-25
(中心間距:[特25～]105～250mm）
■ GTR-30
(中心間距:[特38～] 58～300mm）
■ GTR-40
(中心間距:[特30～]110～400mm）
綜合嚙合誤差、全節距的嚙合誤差等測定。
可對應使用者的各種需求備有標準齒輪、
內齒量測裝置、傘齒輪裝置、自動偏心裝置等附屬品。

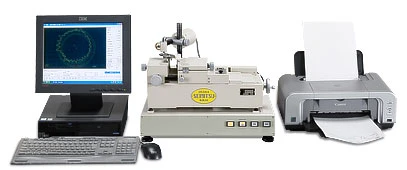

■ GTR-PC(電腦對應)
2齒面嚙合試驗機GTR-4、GTR-30、GTR-40等與電腦連結，
除了以往的類比信號的記錄線圖外還可以做節距誤差、
各種嚙合誤差、偏心成份的分離DATA、JGMA的等級判定等解析的電腦系統。
舊的嚙合試驗機也可改造做對應。

■ GTR-30k-AG
(自動選別對應)
2齒面嚙合試驗機GTR-30連結自動選別系統。
藉著將試驗結果轉換為數值化的量在測量結束時對於量測數值有無在容許值內以判別燈號做顯示。
測定項目有碰傷、偏心、尺寸。測定齒輪的良否無論是誰都可以簡單的來做判定。

■ 標準齒輪

2齒面嚙合試驗機用的高精度標準齒輪的製作和設計。

測定波形表示

偏心去除波形-圓形表示/偏心波形/偏心去除波形

標準齒輪
