伺服刀塔及動力刀塔
刀塔種類:刀塔依入刀形式不同可分類為軸向刀塔、徑向刀塔與梅花刀塔。
刀塔種類 :
刀塔依入刀形式不同可分類為軸向刀塔、徑向刀塔與梅花刀塔。
刀塔作動方式 :
刀塔作動時,主要分為刀盤主軸的旋轉運動與刀塔直線的進給運動,而兩種驅動模式切換主要是經由液壓油的輸入推擠所產生的活塞運動,進而切換到不同驅動齒輪完成動作。
1. 動作快速,轉一刀位只需 0.2秒(相鄰刀),定位精度 ±2秒,重覆精度 ±1秒。
2. 動力主軸馬達可依不同控制器型號做選擇。
3. 動力刀盤旋轉分割採用專用型伺服馬達驅動。
4. 旋轉定位與動力刀具交換時間在 1秒內。
5. 低噪音、耐用性佳。
刀塔結構 :
包括三大組件,刀盤、刀座與刀箱,而整體動力源來自伺服馬達的輸入。
1. 刀盤:裝載各式刀座
2. 刀箱:內部裝載傳動機構
3. 刀座:液壓通道,裝載刀具
動力刀座種類 :
目前過內大多以歐洲德規為設計規範,以DIN 1809、DIN 5480與DIN 5482最為廣泛使用。

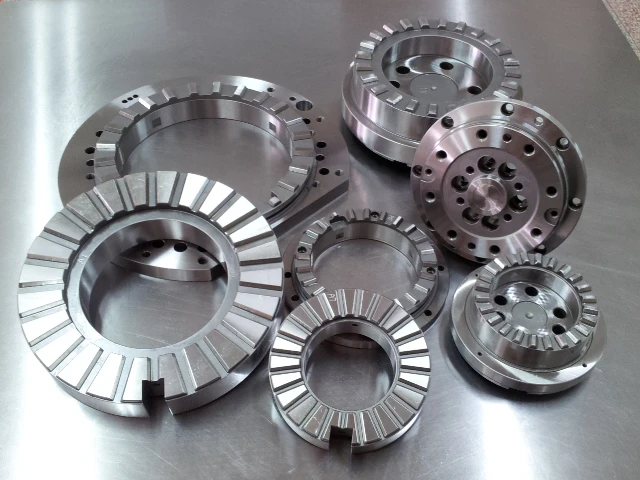

軸連結器 :
刀塔進行活塞運動時,軸連結器扮演重要腳色。本公司刀塔設計為三片式取代兩片式做法,大大提升防屑、防水性,除去刀盤推出動作,縮短換刀時間。
聯結器
