從電箱配線到機台配線的佈線原則與維護

在自動化廠房與智慧製造的浪潮下，機台設備的穩定運作是維持產能的基石。然而，許多工廠在設備發生突發性故障時，往往耗費數個小時排查馬達或 PLC，最後才發現只是電箱內一根鬆脫的端子或是一條擠壓破損的線材。

從控制電箱的內部佈局到機台本體的線路走向，專業且規範化的電箱配線工程與機台配線，不僅能顯著提升系統的抗干擾能力與安全性，更是降低日後設備維護成本與故障率的最關鍵步驟。本文將帶您深入解析配線的核心規範與維護技巧。

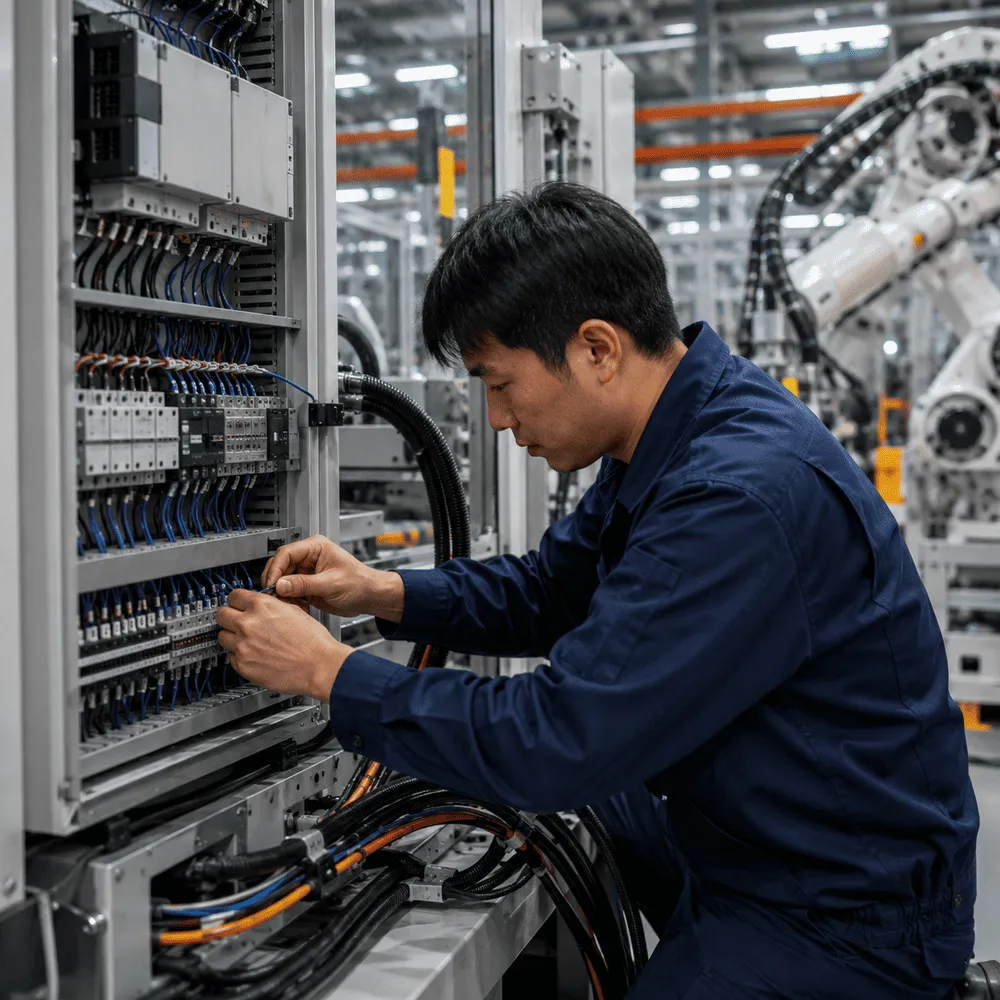

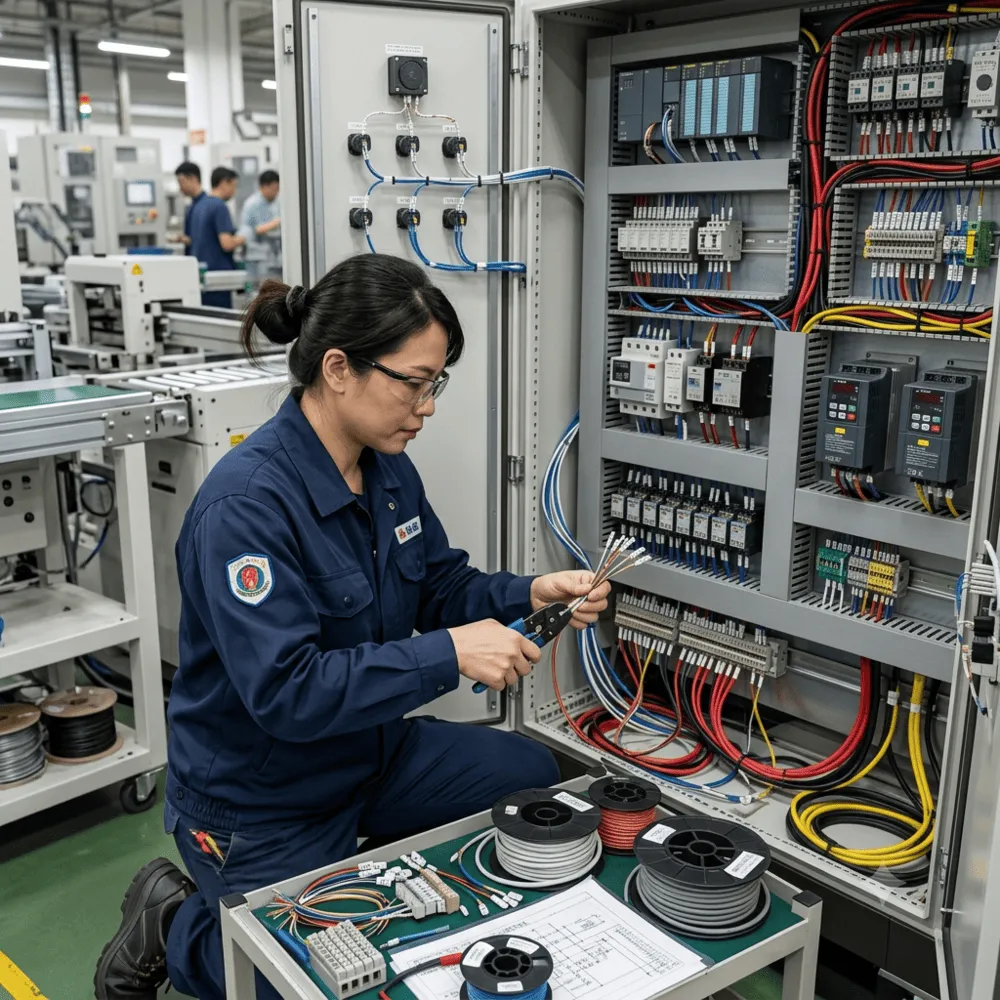

一、 電箱配線工程：工業設備的「中樞神經系統」

控制電箱（Control Cabinet）集成了電源模組、繼電器、變頻器與 PLC 等核心控制元件。電箱內部的配線品質直接決定了整台設備的壽命與運作穩定度。專業的配線應遵循以下三大核心原則：

1. 強弱電分離與分道佈線

高壓動力線（如 380V/220V 伺服馬達電源線）會產生強烈的電磁干擾（EMI），若與微弱的感測器訊號線或通訊線（RS-485、EtherCAT）綁在同一個線槽內，極易造成訊號失真。嚴謹的配線工程會將強電與弱電分開走線，並維持適當的安全距離或使用金屬隔板。

2. 標準化壓接與端子鎖固

線材剝皮長度必須精準，導線絕緣層不能壓入端子內部，銅絲也不能外露。採用專業壓接工具處理歐式端子或 O/Y 型端子，並依照規範扭力鎖緊，能防止因機台震動而引發的「鬆脫發熱」與接觸不良。

3. 清晰標示與線號管（Wire Markers）系統

電箱內每一根線材的兩端都必須套上與電路圖（Wiring Diagram）一致的線號管。清晰且不易褪色的標示，能在設備故障時讓維修人員迅速對照圖紙，將排查時間從數小時縮短至數分鐘。

二、 機台外部配線：應對動態環境與物理防護

線材從電箱延伸至機台本體（如氣動缸、馬達、感測器）的過程，需要面對動態彎折、機械磨損與油脂腐蝕等嚴苛挑戰。此階段的佈線原則重點在於物理防護與機械應力釋放：

1. 合理束線與應力消除（Strain Relief）

線材進入機台或接線盒的入口處，必須安裝防水防塵的電纜固定頭（Cable Gland），確保拉力作用在固定頭而非內部的接線端子上。線束束紮時應使用適當緊度的尼龍紮線帶，避免過緊壓傷線材絕緣皮。

2. 拖鍊（Cable Carrier）內的動態佈線規範

對於機台手臂或滑軌等需要頻繁移動的部位，線材必須選用高柔性耐彎折線材，並在拖鍊內保持平直平行，嚴禁交叉扭曲。線材在拖鍊內部應留有 10%~15% 的自由空間，避免在高速運動時產生過度拉扯。

3. 外層防護管與防油金屬軟管

在容易接觸切削油、高溫金屬屑或可能遭受重物擠壓的區域，外部必須加裝波浪管、包朔金屬軟管（Liquid-tight Conduit）或耐高溫防護套管，為線材提供完整的防護屏障。

三、 定期維護與「設備線材更換」的時機點

再完美的配線系統也有其使用壽命。透過定期的預防性維護與及時的設備線材更換，能避免小隱患演變成停機大災難。

1. 機台線材退化的三大警訊

• 絕緣層硬化或龜裂：在高溫或油脂環境下，線材外皮失塑變硬，一彎折即出現裂痕。

• 偶發性通訊異常：拖鍊內的訊號線因內部銅絲產生金屬疲勞（微斷路），導致機台移動到特定角度時瞬間報錯。

• 連接頭氧化變色：端子或接線座出現發黑、焦黃現象，代表該處長期過熱。

2. 尋求專業在地服務：在地化即時救援

當工廠需要進行既有設備線路升級、產線擴建或進行急件修復時，委託具備豐富實務經驗的在地團隊——如提供專業板橋機台配線與電器配線服務的工程團隊，能確保技術人員第一時間到場支援，採用高品質工業線材與規範化工藝，迅速恢復設備生產力。

結論：規範配線是降低維護成本的最划算投資

優良的配線工程表面上是線路的排列組合，背後展現的是對工業安全的敬畏與專業細節。從標準化的電箱配線工程到嚴謹的機台外部佈線，合理的規劃能從源頭杜絕 80% 以上的電路故障，讓設備運作更穩定、維修更高效，真正為企業帶來長期降本增效的競爭優勢。



Q1：為什麼電箱內部的線號管（標示）這麼重要？

A1：線號管是電箱與電路圖之間的溝通橋梁。沒有清晰標示的電箱在故障時就像「盤絲洞」，維修人員必須一根根量測追線，耗費大量時間；標準化的標示能讓工程師秒懂線路走向，迅速定位故障點並完成修復。

Q2：如何判斷機台上的線材是否到了需要更換的時機？

A2：當觀察到線材外皮出現硬化、破裂、膨脹，或是連接頭處有發黑焦痕時，就應立即更換。此外，若移動部位（如拖鍊內）的感測器頻繁出現偶發性訊號中斷，通常代表內部導體已發生斷絲，需進行設備線材更換。

Q3：選擇專業的「板橋機台配線」服務能帶來什麼好處？

A3：在地化的專業團隊具備快速回應的優勢，能迅速到場搶修與檢測。同時，專業團隊熟悉工業安規與強弱電分離規範，能提供從電箱整理、機台重拉線到電器配線服務的一站式規劃，確保設備既安全又耐用。
